Lengan Drum Beralur LBS Selesai Galvanis Untuk Winch Pengiriman Tambang
Parameter winch operasi penambangan
Ketegangan statis tali kawat luar: 10KN;
Kecepatan tali kawat luar: 1.00m / s;
Kapasitas tali: 450m;
Diameter tali kawat: 12mm;
Diameter drum: 220mm;
Lebar drum: 307mm;
Model motor: YBJ-11.4;
Daya motor: 11.4KW;
Kecepatan motor: 1470r/menit;
Rasio kecepatan total: 41;
Berat winch: 578Kg;
Termasuk bermotor;
Dimensi: 1073×766×727 mm;
Starter magnet tahan api: QBZ-80/1140/660;
Tombol kontrol tahan api: LA81-3.
Pentingnya roller
Drum adalah salah satu bagian terpenting dari winch
gambaran dari Lebus Beralur
Drum LBS adalah sejenis alur untuk belitan multi-layer tali kawat yang diperkenalkan dari luar negeri.Karena alur tali ini di drum
Sebagian besar bagian melingkar dijaga sejajar dengan permukaan ujung flensa, hanya di bagian yang sangat kecil dan persimpangan permukaan ujung flensa,
Namun, ada fenomena belokan yang dinamakan "alur tali lipat" juga.
Penggunaan praktis selama bertahun-tahun telah membuktikan bahwa drum jenis ini dengan struktur alur tali khusus dapat dengan baik mengatasi kesulitan tali berliku berlapis-lapis.
Sistem alur kabel lipat ganda memastikan bahwa tali kawat berliku multi-layer pada drum benar-benar ditarik ke dalam dan digulung dengan mulus dari drum
Keuntungan Dari LBS Groved
Sistem ini masih merupakan metode yang paling efektif dan sempurna untuk memperpanjang umur tali kawat.Pengujian telah menunjukkan bahwa penggunaan dengan spesifikasi Tali Kawat sesuai dengan alur tali, drum Lebus dapat memperpanjang umur tali kawat lebih dari 500%.
Alur tali LBS membuat beban terdistribusi secara merata di antara lapisan, dan latihan membuktikan bahwa itu sangat memperpanjang umur tali kawat.Faktanya, permukaan uji dapat memperpanjang umur tali kawat lebih dari 500%.Mengurangi kerusakan tali kawat meningkatkan keamanan dan mengurangi waktu henti alat berat.

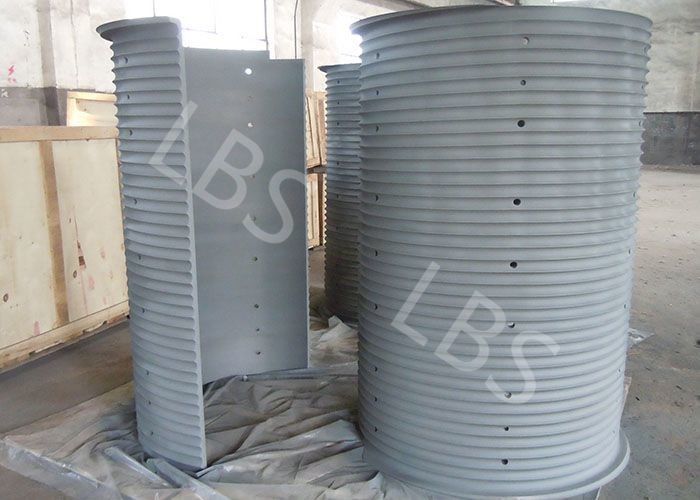

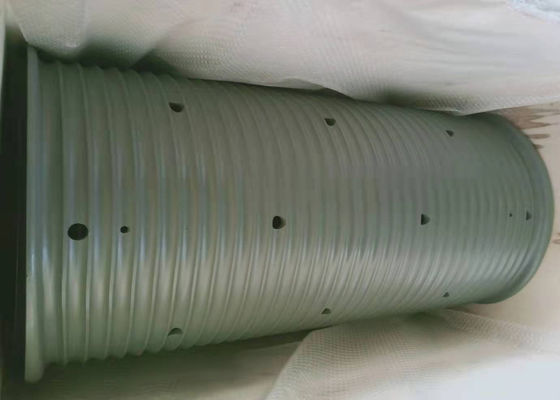

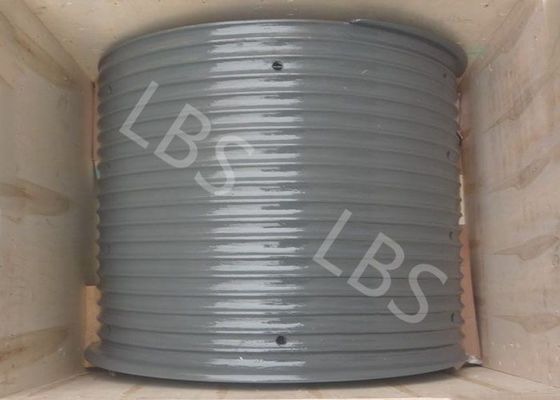

perkenalan produk
Bahan lengan: Baja karbon rendah 20#,16Mn,Q235B,Q355B/D/E
penggunaan lengan: Dilas atau dibaut ke inti drum halus dari wincH
Arah rotasi lengan: Kiri atau Kanan
Peralatan pemrosesan: pusat mesin CNC
Lingkungan kerja: Lingkungan dalam, luar ruangan, hujan dan debu
Ketinggian kerja: Tidak lebih dari 2000M
Suhu Kerja: -40 ~ +50 CelciusDilas atau dibaut ke inti drum yang halus dari winch
Parameter teknis dan aplikasi:
| Tidak: |
Diameter kawat (mm): |
Arah rotasi |
Drum utama
diameter (mm) |
Panjang drum utama (mm) |
Aplikasi |
| 1 |
8 10 13 |
Tangan Kiri, Tangan Kanan |
430 |
763 |
Kerekan rig workover minyak,
derek penarik
derek menara |
| 2 |
13 18 20 |
Tangan Kiri, Tangan Kanan |
623 |
1144 |
derek teknik,
Mengangkat winch, Crawler crane |
| 3 |
22 25 26 |
Tangan Kiri, Tangan Kanan |
730 |
1220 |
rig pengerjaan minyak,
Logging Winch |
| 4 |
18 22 32 |
Tangan Kiri, Tangan Kanan |
670 |
1240 |
Pengeboran Rig Winch,
drawworks |
| 5 |
28 32 36 40 |
Tangan Kiri, Tangan Kanan |
560 |
630 |
Memutar winch Rig Pengeboran,
Peralatan angkat |
| 6 |
26 28 32 45 |
Tangan Kiri, Tangan Kanan |
760 1146 |
1970 1765 |
Derek Lepas Pantai,
Derek laut, winch tambatan |
Struktur produk:
Drum alur tali integral: drum tali dengan alur dipotong langsung ke dalamnya (dengan atau tanpa flensa yang dibaut atau dilas, sesuai kebutuhan). Drum winch dengan flensa, alur LBS dipotong langsung ke badan drum, sesuai dengan kebutuhan pelanggan, flensa dilas atau dibaut dengan sekrup.geometri alur ditentukan oleh konstruksi tali, diameter dan panjang, dan oleh aplikasi.drum memiliki dimensi pemasangan yang diperlukan untuk kondisi pengoperasian yang sebenarnya.
Keunggulan produk:
Dibandingkan dengan drum non-alur (halus) umum dan drum beralur spiral, Lengan Drum Baja Beralur memiliki keunggulan yang jelas dalam penggulungan tali kawat baja multi-lapisan yang rapi.Alur tali lipat ganda Lbs membuat lilitan tali kawat baja lebih halus dan beban antar lapisan didistribusikan secara merata, mengurangi lilitan yang tidak teratur dan tidak teratur serta pengikatan tali dalam proses pengaturan tali kawat baja, mengurangi kerusakan tali kawat baja, memperpanjang masa pakai tali kawat baja, meningkatkan keamanan operasi peralatan, dan menghindari waktu penghentian peralatan mekanis karena penggantian tali yang tidak teratur.
