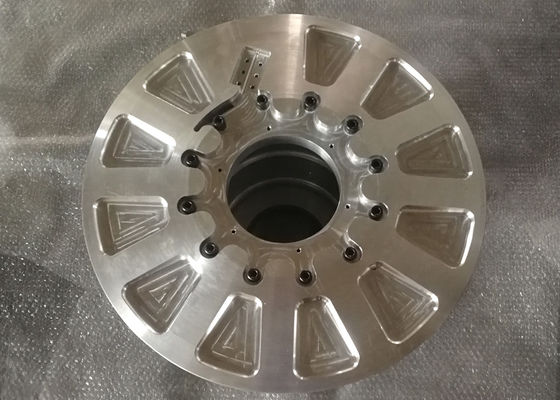

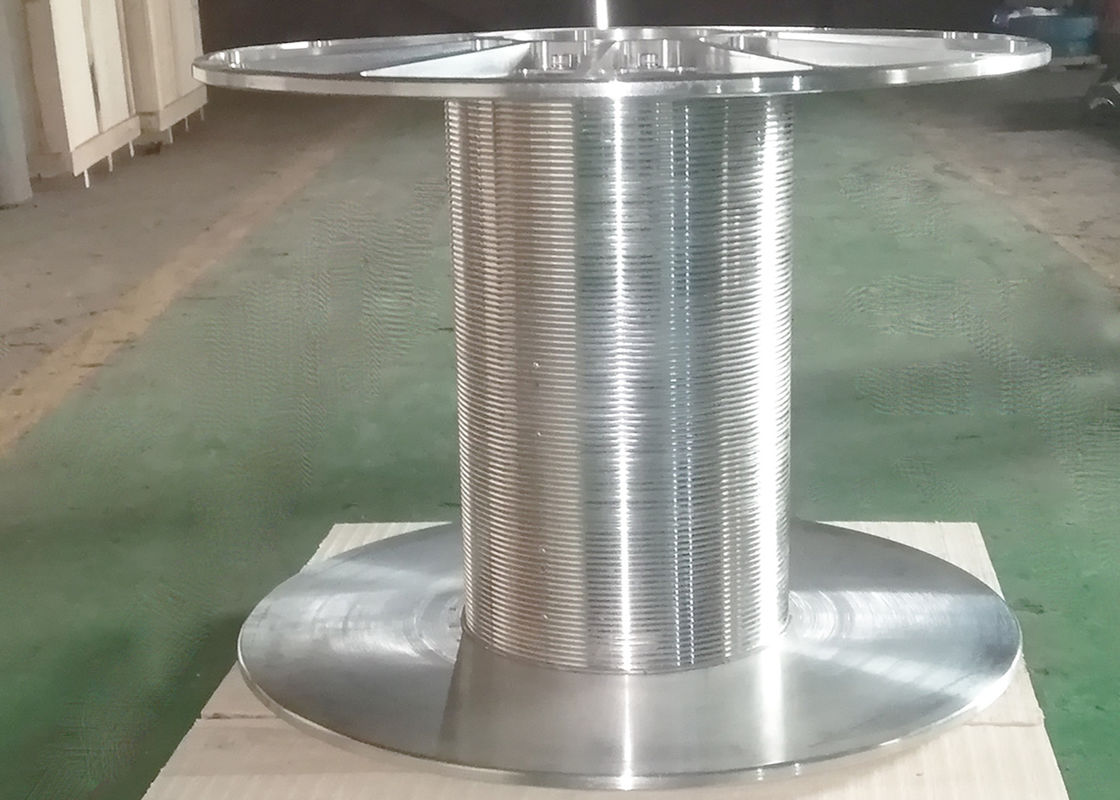

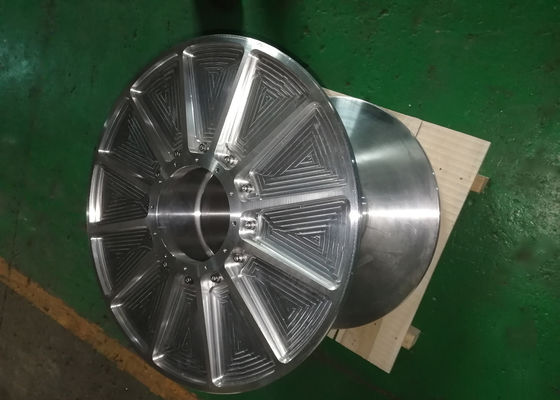

Serbaguna 4mm Metal Cable Drum Extended Wire Untuk Konstruksi

Extended Wire Rope Slippy Cable winch Drum untuk objek Lift

Drum adalah salah satu bagian penting darimesin angkat, digunakan untuk melilitkan tali kawat dalam mekanisme pengangkatan atau mekanisme traksi.Dengan mentransfer tenaga penggerak yang disediakan oleh perangkat penggerak hidrolik atau listrik ke tali kawat, gerakan putar dari perangkat penggerak diubah menjadi gerakan linier yang diperlukan.

1. Menurut jumlah lapisan belitan:

1) Belitan tunggal:Hanya 1 lapisan tali kawat yang dililitkan pada drum, alur spiral biasanya dipotong di atasnyadrumpermukaan.

2) Belitan ganda:Drum dililit dengan 2 lapisan tali kawat, alur spiral atau alur lebus dapat digunakan.

3) Multi-belitan:Tali kawat berlapis-lapis yang berkelok-kelok pada drum, digunakan untuk ketinggian pengangkatan yang sangat besar atau kesempatan mekanisme yang ringkas, permukaan alur lebus pemotongan drum.

2. Menurut metode pengolahannya:

1)Drum Pengecoran:Bahan pengecoran biasanya baja tuang atau besi tuang.

2) Drum Pengelasan:Inti drum terbuat dari pipa tanpa sambungan atau digulung dengan pelat baja, flensa las dan druminti, dan menghilangkan tekanan pengelasan sebelum pemesinan.

3. Menurut jumlah segmentasi gendang

1) Belitan ganda:Dua tali kawat dapat dililitkan pada drum. Tali dapat dililitkan ke arah yang sama atau berlawanan arah

2) Multi-belitan:Permukaan drum dibagi menjadi beberapa drum oleh baffle, yang masing-masing dapat digunakan secara terpisah untuk melilitkan tali.

Empat kerek drum, empat kerekan kait.Empat tali kawat dipasang pada drum, masing-masing dari drum, dari dasar drum, saat drum berputar, satu wadah pengangkat ke atas, wadah lainnya ke bawah.

Komponen struktural

Drum, rakitan poros drum, yang merupakan komponen inti dari winch.

Mekanisme pengereman, termasuk rem mekanis dan rem air (rem elektromagnetik).

Rakitan poros kepala kucing dan kepala kucing, digunakan untuk mengencangkan gesper kawat yang longgar, mengangkat benda berat;Winch rig yang berat juga dilengkapi dengan bailing drum untuk mengekstrak laras inti.

Sistem transmisi, pengenalan dan distribusi daya dan transfer gerak, untuk winch kecepatan variabel internal selain poros transmisi dan poros drum, poros kepala kucing, tetapi juga termasuk rantai, roda gigi, bagian poros dan poros transmisi perantara meja putar.

Sistem kontrol, termasuk gigi, gigi, kopling pneumatik, konsol pengebor, bagian katup kontrol, dll., merupakan bagian integral dari sistem kontrol rig

Sistem pelumasan, termasuk pelumasan mentega, pelumasan tetes dan penggerak segel, pelumasan percikan atau paksa.

Sistem pendukung dengan bingkai yang dilas atau bingkai cangkang.

Peralatan Pemrosesan: Pusat Mesin CNC

Arah Rotasi Alur : Tangan Kiri

Diameter Tali Kawat: 3 MM~65 MM

Setiap Lapisan Lap: 20,5 putaran

Lapisan: 5 Lapisan

Tipe Alur Tali: Alur Tali LEBUS

Jumlah Tali: Dua
