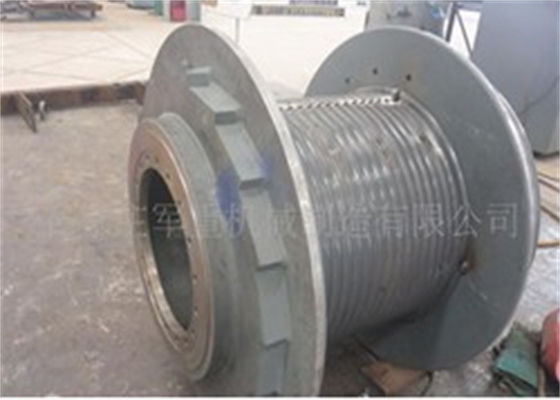

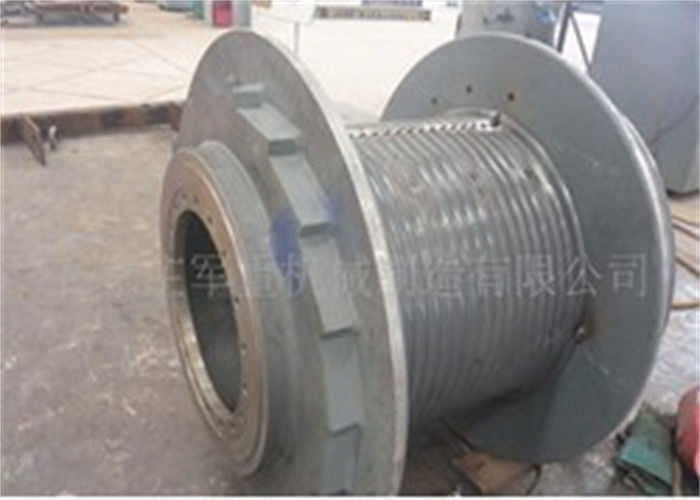

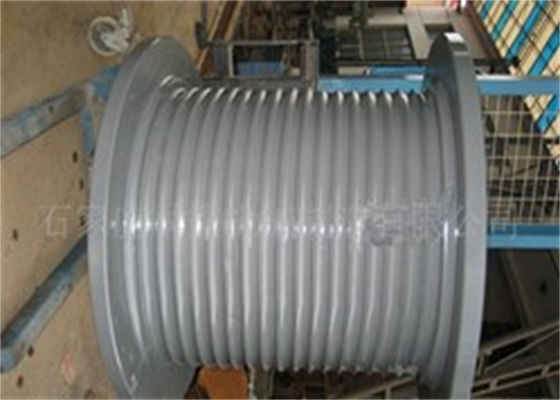

Drum Tali Kawat Beralur 12mm

Daya Dukung Kuat Peralatan Pertambangan Tali Kawat Kabel Baja Winch Drum

Signle / Double Drum Winch Deskripsi

Drum adalah salah satu bagian penting dari mesin pengangkat, kamused untuk melilitkan tali kawat dalam mekanisme pengangkatan atau mekanisme traksi.Dengan mentransfer gaya penggerak yang disediakan oleh perangkat penggerak hidrolik atau listrik ke tali kawat, gerakan putar perangkat penggerak diubah menjadi gerakan linier yang diperlukan.

1. Menurut jumlah lapisan berliku:

1) Berliku tunggal:Hanya 1 lapisan tali kawat yang dililitkan pada drum, alur spiral biasanya dipotong padadrum permukaan.

2) Berliku ganda:Drum dililit dengan 2 lapis tali kawat, dapat digunakan alur spiral atau alur lebus.

3) Multi-berliku:Tali kawat multilayer berkelok-kelok pada drum, digunakan untuk ketinggian angkat yang sangat besar atau kesempatan mekanisme kompak, permukaan alur lebus pemotongan drum.

2. Menurut metode pemrosesan:

1) Pengecoran Drum:Bahan pengecoran biasanya baja tuang atau besi tuang.

2) Drum Pengelasan:Inti drum terbuat dari pipa mulus atau digulung dengan pelat baja, flensa las dan drum inti, dan menghilangkan stres pengelasan sebelum pemesinan.

3. Menurut jumlah segmentasi drum

1) Berliku ganda:Dua tali kawat dapat melilit drum.Tali dapat dililitkan ke arah yang sama atau ke arah yang berlawanan

2) Multi-berliku:Permukaan drum dibagi menjadi beberapa drum oleh baffle, yang masing-masing dapat digunakan secara terpisah untuk menggulung tali.

Rentang aplikasi winch pertambangan

Winch tambang terutama digunakan untuk operasi penanganan dan pengisian bijih bawah tanah atau lubang terbuka di tambang logam dan tambang lainnya.Hal ini terutama digunakan untuk transportasi garu horizontal, dan juga dapat digunakan untuk horizontal atau kemiringan Sudut tidak lebih dari 44 ° transportasi garu lereng, tidak dapat digunakan sebagai alat pengangkat.Pengemudi dapat mengoperasikan dengan tangan di samping winch, atau dengan menekan tombol beberapa meter hingga puluhan meter dari winch.

Deskripsi struktur winch tambang

Winch tambang memiliki roda gigi reduksi, drum utama, drum bantu, perangkat kontrol, perangkat pemandu tali baja, dan komposisi motor.Bagian-bagian ini masing-masing dipasang di dalam dan di luar cangkang.Shell adalah bagian dengan kekakuan yang baik, yang tidak hanya memainkan peran pelindung dan pendukung, tetapi juga menanggung semua beban.Itu dibaut ke dua slideways yang terhubung ke fondasi.Kerekan ganda memiliki gulungan utama (dipasang di sisi kanan, yaitu di dekat motor) dan gulungan sekunder (dipasang di sisi kiri).Sebuah winch tiga drum memiliki drum utama (dipasang di tengah), dua sub-drum (dipasang di kiri dan kanan), atau dua drum utama (dipasang di kanan dan tengah), dan satu sub-drum (dipasang di kiri), masing-masing dengan perangkat kemudi yang sesuai dan pemandu tali baja.

Peralatan Pemrosesan: Pusat Mesin CNC

Arah Rotasi Alur: Tangan Kiri

Diameter Tali Kawat: 3 MM~65 MM

Setiap Lap Lapisan: 20,5 putaran

Lapisan: 5 Lapisan

Tipe Alur Tali: Alur Tali LEBUS

Jumlah Tali: Dua
