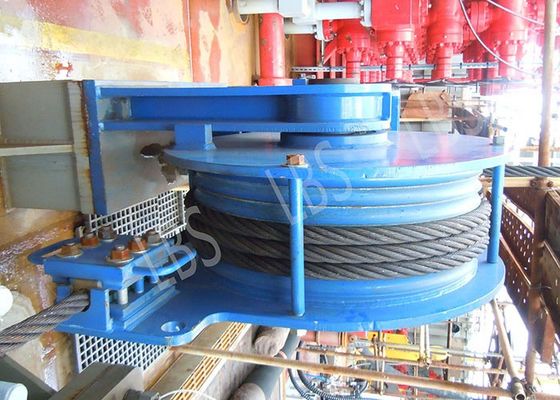

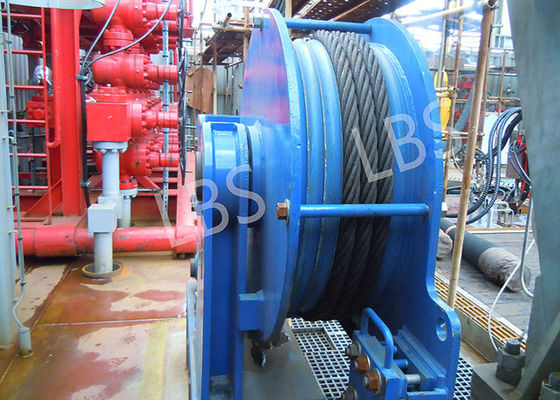

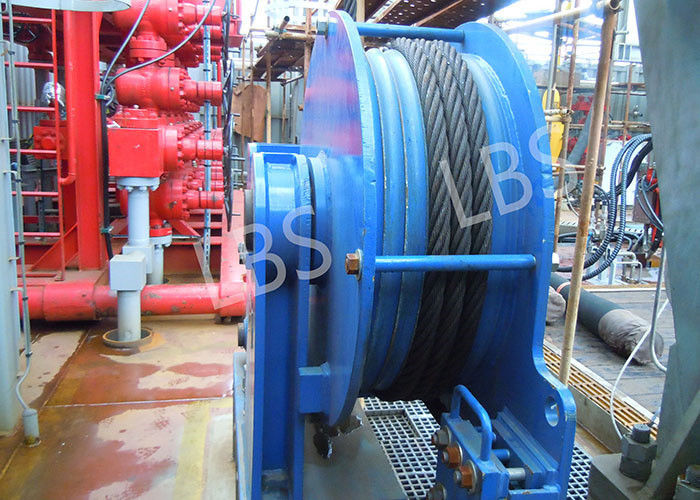

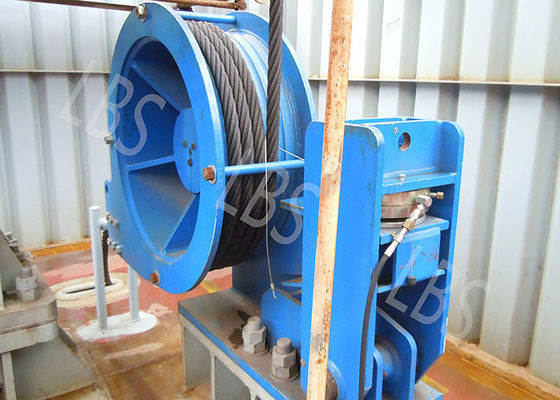

30Ton Double Drum Electric Wire Rope Winch Machine Dengan Perangkat Spooling

1. Tali kawat baja winch listrik dengan sistem spooling

2. Pengaturan tali otomatis dapat terwujud

3. Struktur kompak dan desain yang masuk akal

4. Jaga agar tali kawat tetap kencang untuk derek & derek

5. Mesin spooling dapat memberikan gaya punggung pada tali untuk menjaga tali tetap kuat. Mesin spooling dan HPU-nya dapat dilepas

1. Perangkat penggulung tali winch (winch perangkat spooling) mengadopsi prinsip sekrup berputar ganda untuk menggerakkan roda tali untuk bergerak maju mundur, Ini adalah perangkat transmisi mekanis, mudah digunakan, aman dan andal.

2. Perangkat pengatur tali winch terdiri dari enam bagian, yaitu bagian output daya, kotak transmisi, kopling, bagian selongsong spiral, bagian pendukung tali dan alas.

3. Dalam proses pemasangan, tidak memerlukan bagian apa pun dari transformasi winch, hanya perlu memasang roda gigi luar di sisi motor winch, daya keluaran motor.

Winch drum - gear box - rotasi selongsong sekrup - gerakan bolak-balik roda tali.



Menggulungkonsep

Perangkat spooling adalah bagian penting dari winch penyimpanan kabel.Kabel pemandu disusun rapi pada drum winch penyimpanan kabel.Ini terutama terdiri dari sekrup, retraktor tali dan balok bantalan beban.Sekrup drum kabel dan penyetel kabel berputar secara serempak melalui perangkat penggerak rantai.Sekrupnya adalah ulir dua arah dan ujungnya adalah diameter kabel.Retraktor tali terdiri dari roller kecil, penyekat katrol, katrol, dan mur penggeser, dipasang pada balok bantalan oleh roller kecil.Rotasi sekrup dua arah menyebabkan mur penggeser bergerak ke kiri dan ke kanan di sepanjang sumbu sekrup dengan retraktor untuk memandu kabel.Untuk menghindari deformasi lentur sekrup di bawah tekanan yang berlebihan, balok penahan beban dianalisis dengan metode gaya dan elemen hingga, dan kekuatan serta kekakuannya dihitung untuk memenuhi persyaratan.



Bentuk struktur

Winch mengubah energi listrik menjadi energi mekanik melalui motor, yaitu rotor motor memutar output, melalui sabuk segitiga, poros, roda gigi, dan kemudian menggerakkan drum untuk berputar setelah melambat.Gulungan melilitkan tali kawat 7 dan melewati blok katrol untuk membuat kait derek mengangkat atau menjatuhkan beban Q, mengubah energi mekanik menjadi kerja mekanis, dan menyelesaikan pekerjaan bongkar muat transportasi vertikal dari beban



Perusahaan kami pengenalan awal teknologi canggih di rumah dan di luar negeri, setelah bertahun-tahun penelitian dan pengembangan dan perbaikan, di bidang tali baris tali kawat multi-layer mesin pengangkat telah membuat terobosan besar,

Pada tahun 2010, perusahaan memperoleh paten produksi drum alur tali lipat ganda, dan mendirikan mereknya sendiri - LBS.Saat ini, perusahaan telah membentuk mode produksi produk berseri yang matang dan stabil.
