Drum Tali Kawat Derek Hidrolik Winch Hoist yang Disesuaikan Dengan Diameter Poros 12mm

Hoist Winch Hidraulik Khusus Dengan Diameter Poros 12mm Rope Winch Drum

Pengenalan perusahaan

Perusahaan kami terutama melayani mesin pengangkat, mesin Kelautan, mesin perminyakan, mesin pemeliharaan air, mesin konstruksi dan industri lainnya.Produk utama adalah mesin bor minyak, mesin workover, mesin sumur, drum truk minyak dan winch winch (laras utama mengadopsi alur garis lipat ganda libasi) dan aksesoris peralatan minyak, pabrik saya memiliki lebih dari sepuluh tahun pengalaman produksi, untuk memecahkan tali dalam proses tali berliku, tali menggigit masalah besar.

Winch drum adalah bagian penting dari oil rig winch, winch drum

Salah satu ujung tali kawat luka dipasang pada soket tali gendang melalui klip tali, dan ujung lainnya

Roda pemandu mobil langit dimasukkan ke dalam grup katrol troli, dan grup katrol troli dipasang

Dilengkapi dengan pengait, kran dan tali pipa bor.Saat winch bekerja, itu luka

Tali kawat baja pada drum mewujudkan aksi melilitkan dan melepaskan tali melalui putaran positif dan negatif drum

Gendang menanggung tegangan tali cepat dari tali kawat, dan struktur gendang harus memenuhi kekuatan

Di luar, tetapi juga untuk memastikan bahwa tali kawat berkelok-kelok dengan rapi.

Dengan perkembangan derek pengeboran minyak dalam beberapa dekade terakhir, derek muncul lebih banyak

Bentuk transmisi dan bentuk struktur, tetapi aturan tali lilitan drum winch tidak berubah, alur tali LEBUS yang dikembangkan perusahaan kami memiliki keuntungan yang jelas.Lebus tali alur bentuk garis ganda, cocok untuk multi-layer berkelok-kelok, secara efektif dapat mengurangi atau menghindari fenomena gangguan tali kawat baja.Dalam proses perancangan drum drawwork, drum drawwork memiliki rentang bukaan yang besar Kecil, pemilihan diameter bawah, posisi blok pemandu, struktur soket tali, jarak alur tali, alur tali spiral Sudut bagian paralel dan bagian panjat akan mempengaruhi efek belitan tali drum, karena ini, studi tentang struktur dan karakteristik drum winch, akan membantu mengurangi atau menghindari fenomena hoist drum ladang minyak yang tidak teratur, memperpanjang penggunaan tali kawat dan umur drum.

Alur tali lipat ganda membuat lilitan tali kawat menjadi halus, beban terdistribusi secara merata di antara setiap lapisan, praktik telah membuktikan bahwa teknologi ini sangat memperpanjang masa pakai tali kawat, data menunjukkan bahwa dapat memperpanjang umur tali kawat lebih dari 500%, mengurangi kawat kerusakan tali, meningkatkan keamanan, dan mengurangi peralatan mekanis untuk waktu henti penggantian tali.


perkenalan produk

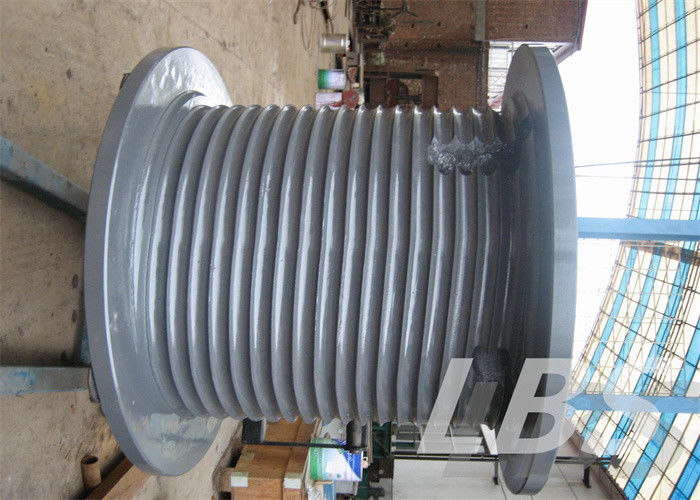

Drum winch berlekuk LBS dirancang dan diproduksi khusus untuk memenuhi aplikasi yang digunakan.Menurut diameter, panjang dan jenis konstruksi tali, kami dapat mengkonfirmasi pola alur.

Ciri-Ciri Alur

1. Memiliki alur khusus untuk membuat spooling tali kawat teratur dan kekuatan seragam pada setiap lapisan.

2. Dapat dihitung gaya yang tepat yang dikenakan tali pada drum.

3. Spooling benar-benar terkendali, yang mencegah lapisan bawah dihancurkan atau dijepit oleh lapisan atas

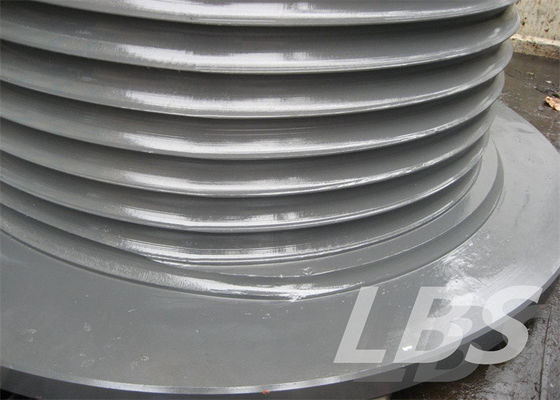

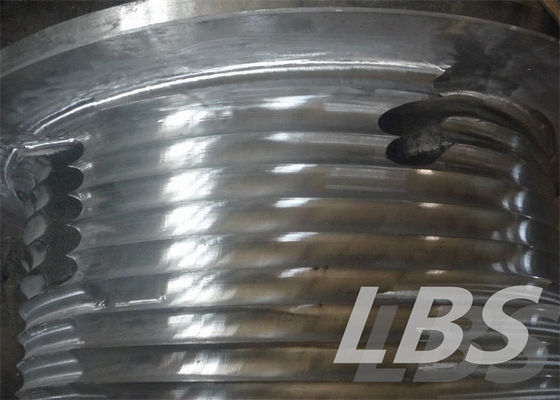

4. Dengan alur, alur kontinu dalam drum sejajar dengan flensa kecuali untuk dua titik persilangan pada setiap Revelution di mana alur bergerak melintasi setengah nada drum untuk memberikan gerakan nada tarik untuk setiap nada.

Parameter Desain Drum Winch Tali Kawat

1. Diameter tabung

2. Lebar antar flensa

3. Tali kawat atau diameter kabel

4. Arah putaran tali kawat: kiri dan kanan

7. Bahan drum

8. Diameter flensa

9. Beban kerja maksimum tali kawat

10. Kapasitas maksimal wire rope/kabel

11. Sudut posisi drum dan puli tetap

12. Mode entri tali

13. Jika memungkinkan, berikan detail gambar drum:

Catatan: Drum dibagi menjadi tipe integral dan tipe split, pemrosesan gambar kebutuhan Integral.

Perpecahan membutuhkan diameter dalam, diameter luar, panjang, diameter tali kawat, arah alur tali (kiri atau kanan)

1, winch harus diatur sesuai dengan persyaratan spesifikasi.Tinggi jaring spesifikasinya tidak kurang dari 2,0 meter, lebar jaring 2,4 meter, kedalaman jaring 2,0 meter.Jalan di sepanjang pasokan udara ditentukan sesuai dengan situasi jalan yang sebenarnya, dan prinsipnya tidak mempengaruhi operasi yang aman.
2, konstruksi winch sejauh mungkin menggunakan penggalian pick, sesuai dengan jenis dukungan jalan yang berbeda dapat digunakan untuk mendukung gudang kayu atau gudang baja-I.Penopang jaring jangkar digunakan saat atap masih utuh, dan penopang perancah digunakan saat atap rusak
3, fondasi winch kecil 11.4KW harus menggunakan penuangan beton, spesifikasi dasarnya adalah 1,0 × 1,0 × 1,0 meter.Semen beton, pasir, batu (potongan biji melon) perbandingan campuran 1:2:2;Rasio air semen adalah 0,4.
4, winch menggunakan penyangga perancah, dari luar ke bingkai, antara gudang dan gudang dengan kayu penyangga atau batang tarik yang terhubung ke keseluruhan, pinggang, membantu menjadi kokoh kembali.Jarak antara gudang tidak boleh melebihi 0,7 m.Ketika penopang jaring jangkar digunakan, jarak baris baut adalah 800×800mm.
5. Motor winch harus dipasang di bagian dalam sarang winch kecil, dan ruang operasi tidak boleh kurang dari 0,8 meter;Tombol operasi ada di rak, dan sakelar ditempatkan dengan rapi dan tidak menghalangi pengoperasian personel.
6, ketentuan lain sesuai dengan prosedur operasi.

Garis Besar Struktur Gambar

Teknik Pengolahan
