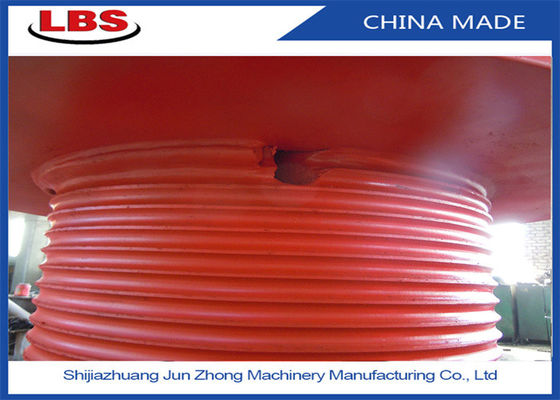

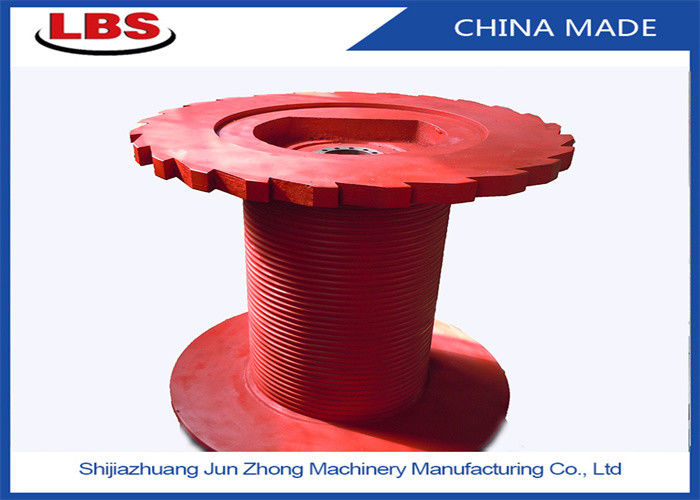

Minyak Rigging Bagian Utama Tali Winch Drum Baja Karbon Lbs Groove

Minyak Riging Winch Bagian Utama Baja Karbon LBS Groove Wire Rope Winch Drum

Drum LBS adalah sejenis bentuk alur yang cocok untuk lilitan multi-lapisan tali kawat yang diperkenalkan dari luar negeri.Karena alur tali semacam ini tetap sejajar dengan permukaan ujung flensa di sebagian besar bagian arah keliling drum, dan hanya bersinggungan dengan permukaan ujung flensa di bagian yang sangat kecil, alur tali harus diputar, maka nama "tali lipat alur".

Penggunaan praktis selama bertahun-tahun menunjukkan bahwa struktur alur tali khusus dari drum ini, dapat dengan baik memecahkan masalah tali kawat multi-layer tali berkelok-kelok tentang sistem slot kabel lipat ganda, untuk memastikan bahwa multilayer pada tali berliku drum sepenuhnya terlibat dalam dan menggulung gulungan dengan lancar, dan dapat sangat memperpanjang masa pakai tali kawat, sistem ini masih merupakan metode yang paling efektif dan paling sempurna.Pengujian telah menunjukkan bahwa drum Lebus dapat memperpanjang umur tali kawat hingga lebih dari 500% dengan alur tali yang sesuai dengan spesifikasi tali kawat.

penggunaan lingkungan:

1. Penggunaan di luar ruangan diperbolehkan;

2. Ketinggian tidak melebihi 2000M;

3. Suhu sekitar -30 ℃ ~ +65 ℃;

4. Diperbolehkan bekerja di bawah kondisi hujan, percikan dan debu.

Model gulungan LBS ini adalah: LBSZ1080-1300

Mewakili diameter drum Ribas adalah 1080mm, panjangnya 1300mm,

Menyediakan layanan peletakan tali kawat, di lokasi dengan koneksi rantai tali kawat derek kapal atau rig pengeboran, operasi peletakan kabel tautan derek, untuk melindungi tali kawat dengan lebih baik.

Winch drum adalah bagian penting dari oil rig winch, winch drum

Salah satu ujung tali kawat luka dipasang pada soket tali gendang melalui klip tali, dan ujung lainnya

Roda pemandu mobil langit dimasukkan ke dalam grup katrol troli, dan grup katrol troli dipasang

Dilengkapi dengan pengait, kran dan tali pipa bor.Saat winch bekerja, itu luka

Tali kawat baja pada drum mewujudkan aksi melilitkan dan melepaskan tali melalui putaran positif dan negatif drum

Gendang menanggung tegangan tali cepat dari tali kawat, dan struktur gendang harus memenuhi kekuatan

Di luar, tetapi juga untuk memastikan bahwa tali kawat berkelok-kelok dengan rapi.

Dengan perkembangan derek pengeboran minyak dalam beberapa dekade terakhir, derek muncul lebih banyak

Bentuk transmisi dan bentuk struktur, tetapi aturan tali lilitan drum winch tidak berubah, alur tali LEBUS yang dikembangkan perusahaan kami memiliki keuntungan yang jelas.Lebus tali alur bentuk garis ganda, cocok untuk multi-layer berkelok-kelok, secara efektif dapat mengurangi atau menghindari fenomena gangguan tali kawat baja.Dalam proses perancangan drum drawwork, drum drawwork memiliki rentang bukaan yang besar Kecil, pemilihan diameter bawah, posisi blok pemandu, struktur soket tali, jarak alur tali, alur tali spiral Sudut bagian paralel dan bagian panjat akan mempengaruhi efek belitan tali drum, karena ini, studi tentang struktur dan karakteristik drum winch, akan membantu mengurangi atau menghindari fenomena hoist drum ladang minyak yang tidak teratur, memperpanjang penggunaan tali kawat dan umur drum.

Fitur: Alur tali lipat ganda LBS terdiri dari alur tali lurus dan alur tali diagonal untuk setiap putaran drum, dan posisi alur tali lurus dan alur tali diagonal untuk setiap putaran persis sama.Ketika tali kawat dililit dalam beberapa lapisan, posisi titik transisi penyeberangan antara tali kawat atas dan tali kawat bawah ditetapkan melalui alur tali diagonal, sehingga penyeberangan tali kawat atas selesai pada bagian diagonal. .Di segmen alur tali lurus, tali kawat bagian atas benar-benar jatuh ke dalam alur yang dibentuk oleh dua tali kawat bagian bawah, membentuk kontak garis antara tali, sehingga kontak antara tali kawat atas dan bawah stabil.Saat tali dikembalikan, cincin penahan langkah dengan flensa balik di kedua ujung drum digunakan untuk memandu tali agar memanjat dan kembali dengan lancar, hindari tali yang tidak teratur yang disebabkan oleh tali yang saling memotong dan meremas, sehingga tali diatur dengan rapi dan lancar beralih ke lapisan atas, dan mewujudkan belitan multi-lapisan.

Keuntungan: Alur tali lipat LBS, pecahkan tali dalam proses melilitkan tali tali yang tidak teratur, tali menggigit masalah utama.Alur tali lipat membuat lilitan tali kawat halus, beban merata di antara lapisan, teknologi ini sangat memperpanjang masa pakai tali kawat, dapat memperpanjang umur tali kawat lebih dari 500%, mengurangi kerusakan kawat tali, meningkatkan keamanan pengoperasian peralatan, dan mengurangi peralatan mekanis untuk masalah penghentian penggantian tali.

Ciri-Ciri Alur

1. Memiliki alur khusus untuk membuat spooling tali kawat teratur dan kekuatan seragam pada setiap lapisan.

2. Dapat dihitung gaya yang tepat yang dikenakan tali pada drum.

3. Spooling benar-benar terkendali, yang mencegah lapisan bawah dihancurkan atau dijepit oleh lapisan atas

4. Dengan alur, alur kontinu dalam drum sejajar dengan flensa kecuali untuk dua titik persilangan pada setiap Revelution di mana alur bergerak melintasi setengah nada drum untuk memberikan gerakan nada tarik untuk setiap nada.

Parameter Desain Drum Winch Tali Kawat

1. Diameter tabung

2. Lebar antar flensa

3. Tali kawat atau diameter kabel

4. Arah putaran tali kawat: kiri dan kanan

7. Bahan drum

8. Diameter flensa

9. Beban kerja maksimum tali kawat

10. Kapasitas maksimal wire rope/kabel

11. Sudut posisi drum dan puli tetap

12. Mode entri tali

13. Jika memungkinkan, berikan detail gambar drum:

Catatan: Drum dibagi menjadi tipe integral dan tipe split, pemrosesan gambar kebutuhan Integral.

Perpecahan membutuhkan diameter dalam, diameter luar, panjang, diameter tali kawat, arah alur tali (kiri atau kanan)

Sesuai dengan situasi saat ini drum alur tali lipat dan winch yang diproduksi oleh pabrik kami, industri yang telah berhasil diterapkan adalah sebagai berikut:
1. Mesin kelautan: winch derek minyak lepas pantai, winch tambatan, winch penarik, winch kabel penarik, winch jangkar, winch hidrologi
2. Industri perminyakan: rig pengeboran minyak, winch mobil logging minyak, mesin workover minyak, mesin sumur, winch truk minyak, dll
3. Mesin pengangkat: crane, tower crane winch, gantry crane winch, crawler crane winch, ban crane winch
4. Mesin konstruksi: winch pembersih dinding bangunan, winch drum tunggal, winch drum ganda
5. Mesin konstruksi lainnya: kabel winch, tower crane, pile driver, electric-hydraulic winch
6. Mesin pertambangan: winch pengiriman, winch traksi, winch miring, dll

Garis Besar Struktur Gambar

Teknik Pengolahan
