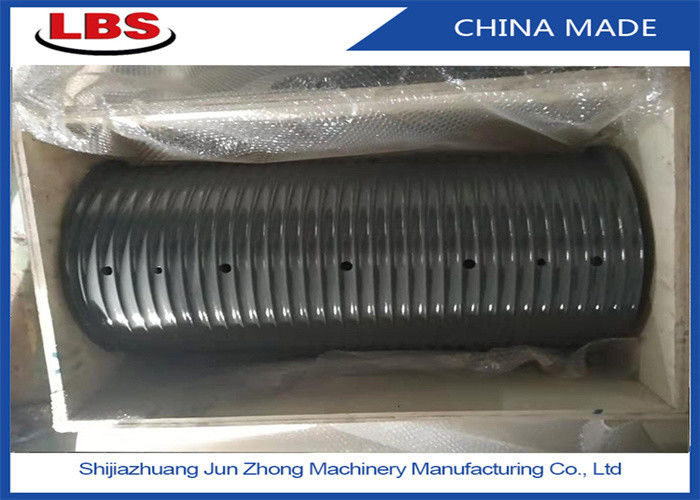

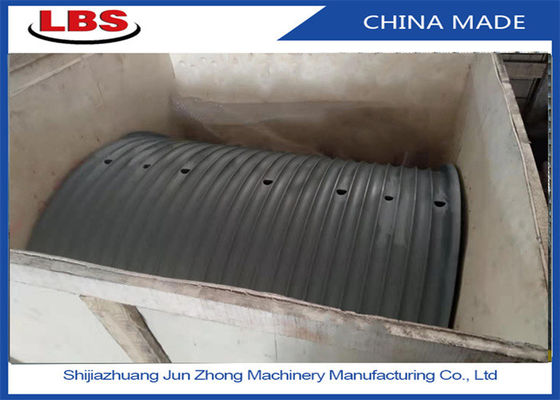

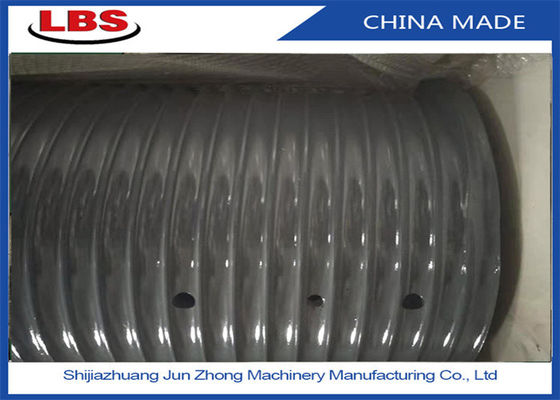

Bagian Angkat Lbs Winch Tali Drum Dengan Nylon Polimer Atau Baja Sleeve

Bagian Angkat Lbs Winch Tali Drum Dengan Nylon Polimer Atau Baja Sleeve

LBS drum adalah jenis bentuk alur yang cocok untuk multi-lapisan penggulung tali kawat yang diimpor dari luar negeri.Karena alur tali jenis ini disimpan sejajar dengan ujung flange wajah di sebagian besar bagian dari arah lingkar drum, dan hanya bersilang dengan ujung flange di bagian yang sangat kecil, alur tali harus diputar, maka namanya "alur tali lipat".

Tahun-tahun penggunaan praktis menunjukkan bahwa jenis struktur alur tali khusus dari drum, dapat dengan baik memecahkan masalah tali kawat multi-lapisan lilitan tali tentang sistem slot tali lipat ganda,untuk memastikan bahwa multilayer pada tali penggulung drum sepenuhnya terlibat dalam dan bergulir keluar gulungan dengan lancar, dan dapat sangat memperpanjang umur layanan kawat tali, sistem masih metode yang paling efektif dan yang paling sempurna.Tes telah menunjukkan bahwa Lebus drum dapat memperpanjang umur tali kawat dengan lebih dari 500% dengan alur tali yang sesuai dengan spesifikasi tali kawat.

penggunaan lingkungan:

1. Penggunaan di luar ruangan diizinkan;

2. Ketinggian tidak melebihi 2000M;

3. Suhu lingkungan -30°C ~ +65°C;

4. Hal ini diizinkan untuk bekerja di bawah hujan, percikan dan kondisi debu.

Model gulungan LBS ini adalah: LBSZ1080-1300

Mewakili diameter drum Ribas adalah 1080mm, panjangnya adalah 1300mm,

Memberikan layanan penempatan tali kawat, di situs dengan sambungan rantai tali kawat kapal atau rig pengeboran, operasi penempatan kabel link derek, untuk lebih melindungi tali kawat.

Drum winch adalah bagian penting dari minyak rig winch, drum winch

Satu ujung tali kawat luka yang diperbaiki di soket tali drum melalui klip tali, dan ujung lainnya

Roda panduan mobil langit diperkenalkan ke dalam kelompok trolley katrol, dan kelompok trolley katrol dipasang

Dilengkapi dengan kait, keran dan bor pipa tali.

Tali kawat baja pada drum menyadari tindakan berliku dan melepaskan tali melalui putaran positif dan negatif drum

Drum menanggung tegangan tali cepat dari tali kawat, dan struktur drum harus memenuhi kekuatan

Di luar, tapi juga untuk memastikan bahwa tali kawat berliku rapi.

Dengan perkembangan derek pengeboran minyak dalam beberapa dekade terakhir, derek muncul lebih

Bentuk transmisi dan bentuk struktur, tetapi aturan tali lilitan drum lilitan tidak berubah, perusahaan kami mengembangkan alur tali LEBUS memiliki keuntungan yang jelas.LEBUS bentuk alur tali garis ganda, cocok untuk multi-lapisan penggulung, dapat secara efektif mengurangi atau menghindari kawat baja Fenomena gangguan tali.drum tarik memiliki rentang pembukaan yang besar kecil, pilihan diameter bawah, posisi blok panduan, struktur soket tali, jarak alur tali,alur tali spiral Sudut dari bagian paralel dan bagian memanjat akan mempengaruhi efek drum tali lilitan, karena ini, studi struktur dan karakteristik drum lifter, akan membantu mengurangi atau menghindari fenomena tali tambang tambang tambang minyak, memperpanjang penggunaan tali kawat dan umur drum.

Fitur: Lubang tali lipat ganda LBS terdiri dari lubang tali lurus dan lubang tali diagonal untuk setiap putaran drum,dan posisi alur tali lurus dan alur tali diagonal untuk setiap putaran adalah persis sama. Ketika tali kawat digulung dalam beberapa lapisan, posisi titik transisi penyeberangan antara tali kawat atas dan tali kawat bawah ditetapkan melalui alur tali diagonal,sehingga penyeberangan tali kawat atas selesai di bagian diagonalDalam segmen alur tali lurus, tali kawat atas sepenuhnya jatuh ke alur yang dibentuk oleh dua tali kawat bawah, membentuk kontak garis antara tali,sehingga kontak antara tali kawat atas dan bawah stabil. Ketika tali dikembalikan, cincin pegangan langkah dengan flange kembali di kedua ujung drum digunakan untuk membimbing tali untuk naik dan kembali dengan lancar,menghindari tali yang tidak teratur yang disebabkan oleh tali memotong dan memeras satu sama lain, sehingga tali diatur rapi dan mulus transisi ke lapisan atas, dan mewujudkan multi-lapisan penggulung.

Keuntungan: LBS lilitan alur tali, memecahkan tali dalam proses mengelilingi tali tak teratur tali, tali menggigit masalah utama.beban terdistribusi secara merata di antara lapisan, teknologi ini sangat memperpanjang umur tali kawat, dapat memperpanjang umur tali kawat lebih dari 500%, mengurangi kerusakan tali kawat,meningkatkan keamanan operasi peralatan, dan mengurangi peralatan mekanis untuk penggantian tali berhenti masalah.

Ketika kulit pagar tipe split drum dipasang, lengan kulit pagar split dibungkus pada drum tanpa slot yang halus, dan terhubung erat dengan drum melalui baut atau pengelasan,sehingga permukaan asli halus drum di luar permukaan menjadi bentuk lebus double lipat alur tali, yang nyaman untuk penerapan modifikasi derek atau penggantian drum.

LBS tali alur drum juga membutuhkan kondisi operasi tertentu. yang paling penting dari kondisi ini adalah sudut defleksi dari tali kawat,yang merupakan Sudut antara tali kawat dari gulungan ke katrol tetap pertamaSecara umum, sudut defleksi ini seharusnya tidak lebih dari 1,5° dan tidak kurang dari 0,5°.tapi baik untuk mengingat statistik umum ini. sudut defleksi optimal juga tergantung pada beban, struktur kabel dan kecepatan mengangkat. sudut defleksi ini menunjukkan bahwa untuk setiap 10m dari drum ke katrol,jarak antara tali kawat dan titik tengah drum tidak lebih dari 260mm (520mm antara dua flanges). 9 Q2 ` 2 L! Untuk gulungan LBS, jika sudut defleksi melebihi kisaran yang direkomendasikan,tali khusus yang disebut Angle compensator dapat digunakan untuk rileks dan rusak dengan mengekstrusi atau memutar tali kawat luar ke alur
