2000mm Wire Rope Winch Drum Untuk Industri Drum Pengangkat Lbs

Crane 2000mm Wire Rope Winch Drum Untuk Industri Drum Pengangkat LBS

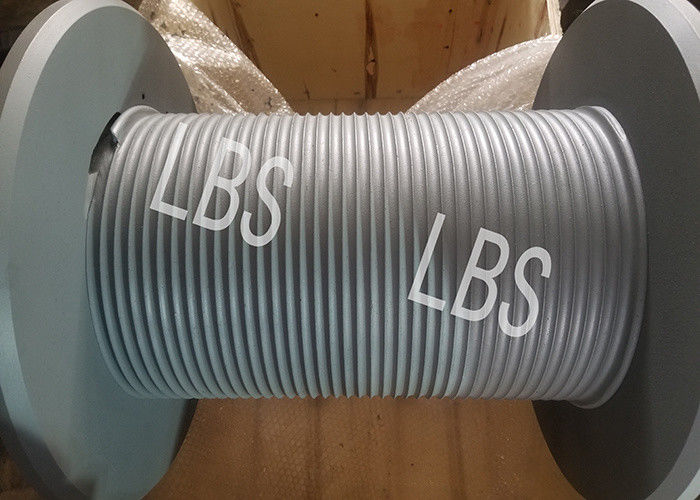

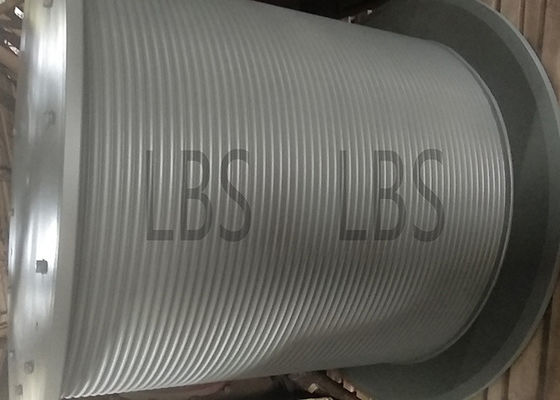

Drum LBS adalah sejenis bentuk alur yang cocok untuk lilitan multi-lapisan tali kawat yang diperkenalkan dari luar negeri.Karena alur tali semacam ini tetap sejajar dengan permukaan ujung flensa di sebagian besar bagian arah keliling drum, dan hanya bersinggungan dengan permukaan ujung flensa di bagian yang sangat kecil, alur tali harus diputar, maka nama "tali lipat alur".

Penggunaan praktis selama bertahun-tahun menunjukkan bahwa struktur alur tali khusus dari drum ini, dapat dengan baik memecahkan masalah tali kawat multi-layer tali berkelok-kelok tentang sistem slot kabel lipat ganda, untuk memastikan bahwa multilayer pada tali berliku drum sepenuhnya terlibat dalam dan menggulung gulungan dengan lancar, dan dapat sangat memperpanjang masa pakai tali kawat, sistem ini masih merupakan metode yang paling efektif dan paling sempurna.Pengujian telah menunjukkan bahwa drum Lebus dapat memperpanjang umur tali kawat hingga lebih dari 500% dengan alur tali yang sesuai dengan spesifikasi tali kawat.

penggunaan lingkungan:

1. Penggunaan di luar ruangan diperbolehkan;

2. Ketinggian tidak melebihi 2000M;

3. Suhu sekitar -30 ℃ ~ +65 ℃;

4. Diperbolehkan bekerja di bawah kondisi hujan, percikan dan debu.

Model gulungan LBS ini adalah: LBSZ1080-1300

Mewakili diameter drum Ribas adalah 1080mm, panjangnya 1300mm,

Menyediakan layanan peletakan tali kawat, di lokasi dengan koneksi rantai tali kawat derek kapal atau rig pengeboran, operasi peletakan kabel tautan derek, untuk melindungi tali kawat dengan lebih baik.

Winch drum adalah bagian penting dari oil rig winch, winch drum

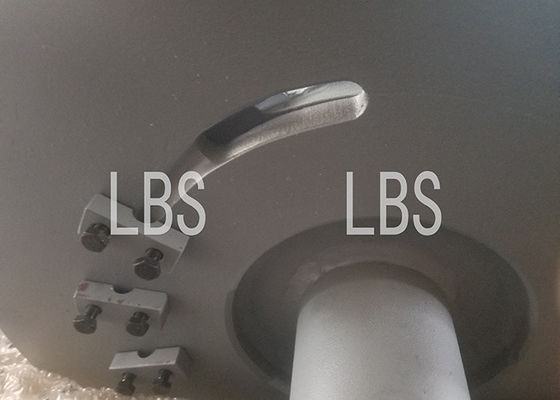

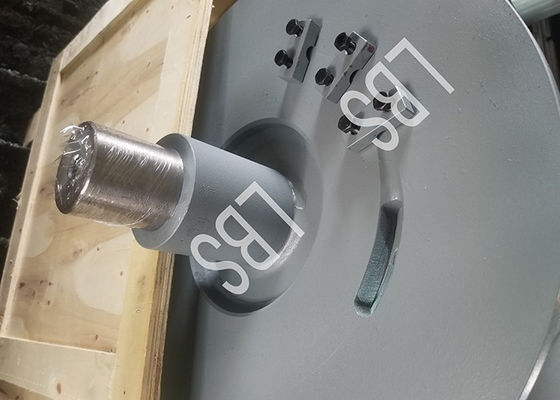

Salah satu ujung tali kawat luka dipasang pada soket tali gendang melalui klip tali, dan ujung lainnya

Roda pemandu mobil langit dimasukkan ke dalam grup katrol troli, dan grup katrol troli dipasang

Dilengkapi dengan pengait, kran dan tali pipa bor.Saat winch bekerja, itu luka

Tali kawat baja pada drum mewujudkan aksi melilitkan dan melepaskan tali melalui putaran positif dan negatif drum

Gendang menanggung tegangan tali cepat dari tali kawat, dan struktur gendang harus memenuhi kekuatan

Di luar, tetapi juga untuk memastikan bahwa tali kawat berkelok-kelok dengan rapi.

Dengan perkembangan derek pengeboran minyak dalam beberapa dekade terakhir, derek muncul lebih banyak

Bentuk transmisi dan bentuk struktur, tetapi aturan tali lilitan drum winch tidak berubah, alur tali LEBUS yang dikembangkan perusahaan kami memiliki keuntungan yang jelas.Lebus tali alur bentuk garis ganda, cocok untuk multi-layer berkelok-kelok, secara efektif dapat mengurangi atau menghindari fenomena gangguan tali kawat baja.Dalam proses perancangan drum drawwork, drum drawwork memiliki rentang bukaan yang besar Kecil, pemilihan diameter bawah, posisi blok pemandu, struktur soket tali, jarak alur tali, alur tali spiral Sudut bagian paralel dan bagian panjat akan mempengaruhi efek belitan tali drum, karena ini, studi tentang struktur dan karakteristik drum winch, akan membantu mengurangi atau menghindari fenomena hoist drum ladang minyak yang tidak teratur, memperpanjang penggunaan tali kawat dan umur drum.

Ketika kulit pagar drum tipe split dipasang, selongsong kulit pagar split dibungkus pada drum tanpa slot yang halus, dan dihubungkan erat dengan drum melalui baut atau pengelasan, sehingga permukaan halus drum yang asli di luar permukaan menjadi bentuk. alur tali lebus lipat ganda, yang nyaman untuk penerapan modifikasi winch atau penggantian drum.

Drum alur tali LBS juga membutuhkan kondisi pengoperasian tertentu.Yang terpenting dari kondisi ini adalah Sudut defleksi tali kawat, yaitu sudut antara tali kawat dari gulungan ke katrol tetap pertama.Secara umum, Sudut defleksi ini tidak boleh lebih besar dari 1,5° dan tidak boleh kurang dari 0,5°.Ada beberapa perbedaan kecil (sekitar variasi 0,25°), tetapi baik untuk mengingat statistik umum ini.Sudut defleksi yang optimal juga bergantung pada beban, struktur kabel, dan kecepatan pengangkatan.Sudut defleksi ini menunjukkan bahwa untuk setiap jarak 10m dari drum ke katrol, jarak antara tali kawat dan titik tengah drum tidak boleh lebih dari 260mm (520mm antara kedua flensa).9 Q2 ` 2 L!Untuk gulungan alur LBS, jika Sudut defleksi melebihi kisaran yang disarankan, tali khusus yang disebut kompensator Sudut dapat digunakan untuk mengendur dan rusak dengan mengekstrusi atau memutar tali kawat luar ke alur

1) Mengangkat benda berat membutuhkan kecepatan tertentu dan keamanan yang tinggi.

2) pemasangan peralatan, kualitas peralatan umum besar, membutuhkan kerekan yang memiliki kapasitas angkat yang besar, untuk memastikan keakuratan pemasangan, kecepatannya tidak boleh terlalu tinggi.Untuk mencegah jatuh, persyaratan keamanannya lebih tinggi.

3) item traksi, karena pekerjaan ini umumnya dilakukan dalam arah horizontal atau miring, agar item dapat bergerak sebelum dan sesudah, persyaratan drum winch dapat berfungsi.

4) tiang pancang, membutuhkan kerekan untuk mengangkat beban ke ketinggian tertentu, dapat membuat beban jatuh bebas untuk mencapai tiang pancang, yaitu kerekan dengan kinerja selip.

Meskipun kerekan dapat dibagi menjadi banyak jenis, pada kenyataannya, karena penerapannya rumit, sulit untuk membedakannya dengan pasti, dan seringkali, kerekan hanya sedikit pekerjaan yang harus dilakukan, sehingga pada desain kerekan untuk menggunakan bagian tidak terlalu jelas, tetapi tinggi seperti yang diperlukan untuk desain, sehingga dapat membuat kerekan mewujudkan multi-penggunaan, mendapatkan aplikasi yang lebih luas.
