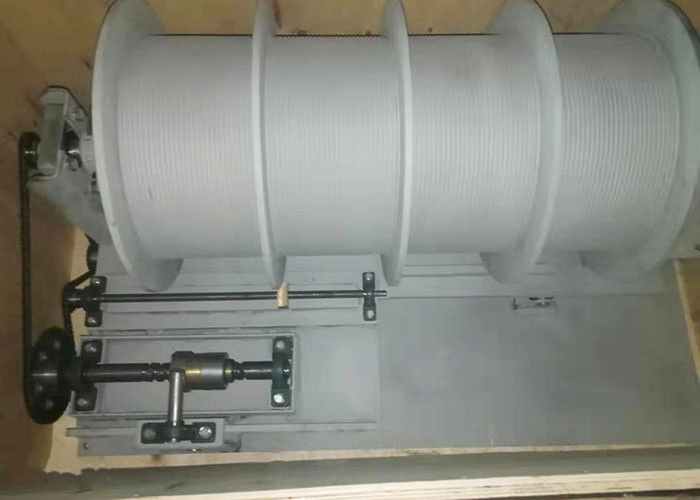

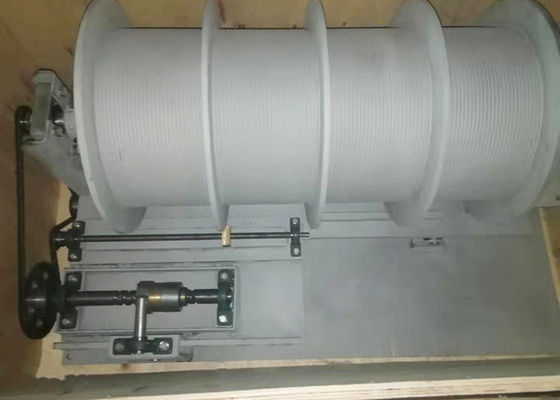

Tali Kawat Beralur Lbs Quad Beam Crane Drum Kustom Non Standar

LBS Grooved Wire Rope Quad Drum Untuk Beam Crane Custom Non Standar

Ada dua jenis derek balok gantung: satu adalah troli dek ganda yang terdiri dari troli putar atas dan troli berjalan bawah;Troli atas terdiri dari mekanisme putar troli, drum ganda, mekanisme pengangkatan ganda, dan penyebar.Yang kedua adalah troli tunggal, drum ganda, mekanisme pengangkat titik pengangkat ganda, keran putar, dan komponen lainnya.Mekanisme pengangkatan menyadari naik dan turunnya billet, dan troli berputar atas atau kunci pas putar menyadari penumpukan billet yang berputar 90 °.Dalam praktik produksi, ditemukan bahwa kedua jenis crane ini memiliki struktur yang rumit, dan sling akan memiliki defleksi dan goyangan yang besar dalam proses operasi kecepatan tinggi, dan efisiensi kerjanya rendah dan kinerjanya buruk.Desain gulungan empat kali lipat memecahkan masalah ini.

Dalam desain mekanisme pengangkatan, pemilihan rasio kelompok katrol tidak hanya memiliki pengaruh besar pada pemilihan diameter tali kawat, katrol dan drum, serta perhitungan torsi statis poros peredam kecepatan rendah, tetapi juga secara langsung mempengaruhi jumlah kerja efektif tali kawat pada drum, dan kemudian mempengaruhi jarak antara puli kemudi dan drum.Semakin dekat jaraknya, semakin besar sudut defleksi tali kawat masuk dan keluar dari katrol dan gulungan, dan sebaliknya.
Sistem lilitan tali kawat memiliki 4 tali, dan salah satu ujung kepala tali dipasang pada gulungan empat kali lipat dengan pelat penekan tali kawat.Keempat tali disusun secara simetris di kedua arah.Dua tali memanjang secara simetris dililitkan ke alur tali di dalam drum, dililitkan dari arah yang berlawanan dari drum, dan melewati katrol kemudi dan katrol penyebar masing-masing secara bergantian.Ujung lainnya dihubungkan dengan perangkat pemasangan kepala tali untuk membentuk dua titik pengangkatan simetris memanjang.Kedua tali melintang dililitkan secara simetris ke alur tali di luar drum, dililitkan ke arah yang sama dari drum dan melewati katrol kunci pas masing-masing, dan ujung lainnya dihubungkan dengan perangkat pemasangan kepala tali untuk membentuk dua pengangkat simetris melintang. poin.Empat titik pengangkatan terdistribusi secara positif.

1. Baja struktural karbon: Q235A/B/C/D/E SS400 A36 SM400 St37-2 S235J...
2. Baja kekuatan tinggi paduan rendah: Q345A/B/C/D/E Q390 Q420 Q460 15GrMo 20GrMo 12GrMoVNi 42GrMo...
3. Paduan baja struktural: 20Mn2 40Mn2 15Cr 30Cr 20CrMnMo 20CrNi...
4. Bahan polimer, bahan serat dan bahan nilon poliamida.
5. Bahan stainless steel, bahan aluminium, dll.
Bahan produk dapat dipilih sesuai dengan permintaan pelanggan

Pertama, tali kawat tidak disortir sebelum diangkat, dan tali kawat diperiksa sendiri, dan tali kawat dengan proporsi tali putus yang lebih tinggi harus diganti tepat waktu.Kedua, perbaiki winch dengan baik, dasar winch tidak stabil, dan winch cenderung bergeser saat diangkat.Tunjukkan tali.Ketiga, saat mengangkat, tempelkan tali kawat dan gendang ke sudut 90 derajat.Di atas adalah untuk menghindari metode kekacauan tali kawat winch kecil.Ada banyak bagian pada winch.Efek dari bagian yang berbeda berbeda, dan metode respons kesalahan akan berbeda

penggunaan lingkungan:

1. Penggunaan di luar ruangan diperbolehkan;

2. Ketinggian tidak melebihi 2000M;

3. Suhu sekitar -30 ℃ ~ +65 ℃;

4. Diperbolehkan bekerja di bawah kondisi hujan, percikan dan debu.

Model gulungan LBS ini adalah: LBSZ1080-1300

Mewakili diameter drum Ribas adalah 1080mm, panjangnya 1300mm,

Menyediakan layanan peletakan tali kawat, di lokasi dengan koneksi rantai tali kawat derek kapal atau rig pengeboran, operasi peletakan kabel tautan derek, untuk melindungi tali kawat dengan lebih baik.

Winch drum adalah bagian penting dari oil rig winch, winch drum

Salah satu ujung tali kawat luka dipasang pada soket tali gendang melalui klip tali, dan ujung lainnya

Roda pemandu mobil langit dimasukkan ke dalam grup katrol troli, dan grup katrol troli dipasang

Dilengkapi dengan pengait, kran dan tali pipa bor.Saat winch bekerja, itu luka

Tali kawat baja pada drum mewujudkan aksi melilitkan dan melepaskan tali melalui putaran positif dan negatif drum

Gendang menanggung tegangan tali cepat dari tali kawat, dan struktur gendang harus memenuhi kekuatan

Di luar, tetapi juga untuk memastikan bahwa tali kawat berkelok-kelok dengan rapi.

Dengan perkembangan derek pengeboran minyak dalam beberapa dekade terakhir, derek muncul lebih banyak

Bentuk transmisi dan bentuk struktur, tetapi aturan tali lilitan drum winch tidak berubah, alur tali LEBUS yang dikembangkan perusahaan kami memiliki keuntungan yang jelas.Lebus tali alur bentuk garis ganda, cocok untuk multi-layer berkelok-kelok, secara efektif dapat mengurangi atau menghindari fenomena gangguan tali kawat baja.Dalam proses perancangan drum drawwork, drum drawwork memiliki rentang bukaan yang besar Kecil, pemilihan diameter bawah, posisi blok pemandu, struktur soket tali, jarak alur tali, alur tali spiral Sudut bagian paralel dan bagian panjat akan mempengaruhi efek belitan tali drum, karena ini, studi tentang struktur dan karakteristik drum winch, akan membantu mengurangi atau menghindari fenomena hoist drum ladang minyak yang tidak teratur, memperpanjang penggunaan tali kawat dan umur drum.

Ketika kulit pagar drum tipe split dipasang, selongsong kulit pagar split dibungkus pada drum tanpa slot yang halus, dan dihubungkan erat dengan drum melalui baut atau pengelasan, sehingga permukaan halus drum yang asli di luar permukaan menjadi bentuk. alur tali lebus lipat ganda, yang nyaman untuk penerapan modifikasi winch atau penggantian drum.

1) Tali kawat atau diameter kabel (mm)
2) Diameter drum utama (mm)
3) Lebar antara flensa (mm)
4) Panjang tali atau kabel yang akan ditampung
5) Bahan dan persyaratan drum
6) Beban operasi maksimum pada tali atau kabel
7) Arah masuknya tali kawat
8) Jenis entri tali
9) Jarak ke sheave tetap dan posisi antara flensa
10) Diameter luar flensa

1. Industri perminyakan: rig pengeboran minyak, kerek traktor minyak bumi, rig workover minyak bumi, winch unit pemompaan trailermounted, dll
2. Mesin derek: mesin pengangkat jembatan, tower crane
3. Kerekan: membangun mesin penghapus dinding, mesin penggulung
4. Mesin teknik: tower crane, mesin pancang
5. Mesin kelautan: winch derek minyak lepas pantai, drawworks dan hoist

Pengenalan awal teknik canggih dari dalam dan luar negeri, setelah bertahun-tahun R&D, perusahaan kami memiliki terobosan besar dalam mengangkat bidang spooling multilayer mesin dan memperoleh paten produksi alur LBS pada tahun 2010. Sementara itu kami menciptakan merek kami -LBS.Saat ini, perusahaan telah membentuk mode produksi yang stabil dan berseri.

Garis Besar Struktur Gambar

Teknik Pengolahan
