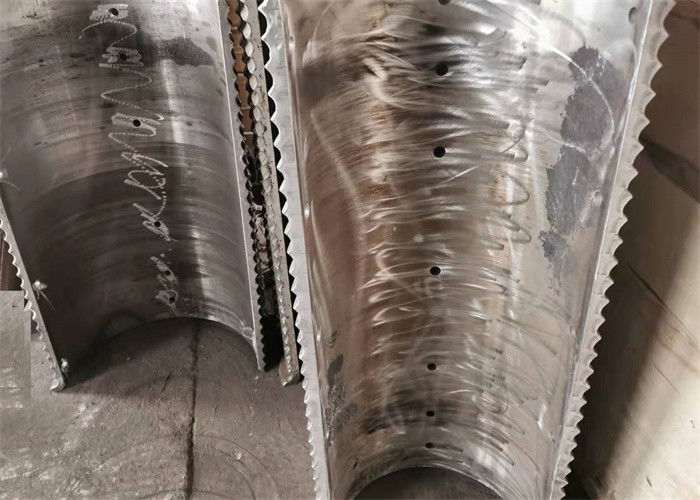

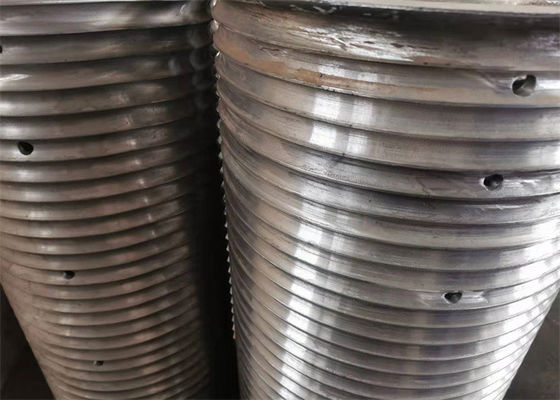

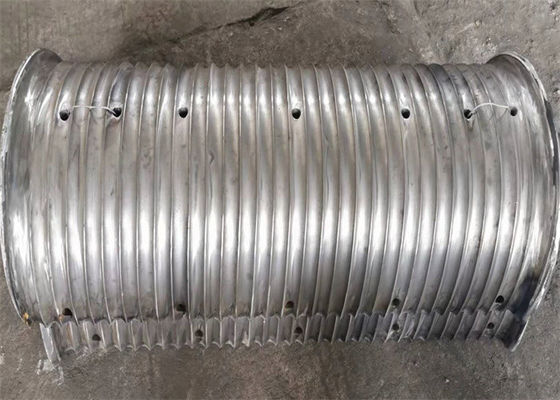

Angkat crane dan menarik peralatan kabel Winch Drum dengan Lebus lengan
Pengantar Produk
Bahan drum winch alur: Baja karbon, baja paduan, baja tahan karat, aluminium, baja kekuatan tinggi, dll
Standar bahan: GB, AISI, ASME, ASTM, JIS, DIN, Aku tidak tahu.
Suhu Lingkungan: -40 ° C hingga +45 ° C
Stroage Suhu Lingkungan: -40 ° C hingga +50 ° C
Jenis alur drum: alur spiral atau alur Lebus
Arah Rotasi Drum: Tangan Kiri atau Tangan Kanan
Metode pengolahan: Kerja mesin
Diameter tali kawat: 3 MM~100 MM
Peralatan pengolahan: Pusat pemesinan CNC
Teknikalgambaran umum
| Nama produk |
Angkat crane dan menarik peralatan kabel Winch drum |
| Jumlah drum |
Single atau Double |
| Desain Drum |
LBS Groove atau Spiral Groove |
| Bahan |
Karbon stainless dan baja paduan |
| Ukuran |
Pengaturan khusus |
| Jangkauan Aplikasi |
Operasi Terminal Pertambangan Konstruksi |
| Sumber Daya |
Listrik dan hidrolik |
| Kapasitas Tali |
100 ~ 300M |
| |
|
Parameter
| Tidak: |
Diameter kawat ((mm) |
Kekuatan Tarik (KN) |
Arah Rotasi |
Diameter Drum ((mm) |
Panjang drum ((mm) |
| 1 |
3 ~ 8 |
3 ~ 10 |
Tangan kiri, tangan kanan |
> 160 |
< 1000 |
| 2 |
10 ~ 16 |
12 ~ 20 |
Tangan kiri, tangan kanan |
> 320 |
< 1000 |
| 3 |
18 ~ 24 |
20 ~ 80 |
Tangan kiri, tangan kanan |
>480 |
< 1000 |
| 4 |
26 ~ 32 |
100 ~ 120 |
Tangan kiri, tangan kanan |
> 640 |
< 1000 |
| 5 |
34 ~ 40 |
150 ~ 200 |
Tangan kiri, tangan kanan |
> 800 |
< 1000 |
| 6 |
42 ~ 50 |
240 ~ 400 |
Tangan kiri, tangan kanan |
> 1000 |
< 1000 |
Fitur:
1Produk kami memiliki keuntungan struktur kompak, ringan, aman dan mudah dioperasikan.
2Produk kami digunakan untuk pengangkatan umum, pengangkut dan pekerjaan lainnya di mesin dek laut, pelabuhan, minyak bumi, mesin bor, mesin teknik, pertambangan,mesin eksplorasi geologi dan konstruksi dan lain-lain.
3Produk dirancang dan diproduksi sesuai dengan API Spec 7K Specification for Drilling Equipment.
4Efisiensi awal dan kerja yang tinggi
5Operasi yang dapat diandalkan dengan sedikit kebisingan
Spesifikasi produk:
1) Diameter tali atau kabel kawat (mm)
2) Diameter drum utama (mm)
3) Lebar antara flang (mm)
4) Panjang tali atau kabel yang akan ditampung
5) Bahan dan persyaratan drum
6) Beban operasi maksimum pada tali atau kabel
7) Arah masuknya tali kawat
8) Jenis pintu tali
9) Jarak ke bunderan tetap dan posisi antara flanges
10) Diameter luar flanges
Peralatan pengolahan:
Pusat pemesinan CNC
Bahan produk:
1Baja struktur karbon: Q235A/B/C/D/E SS400 A36 SM400 St37-2 S235J...
2Baja kekuatan tinggi paduan rendah: Q345A/B/C/D/E Q390 Q420 Q460 15GrMo 20GrMo 12GrMoVNi 42GrMo...
3Baja struktural paduan: 20Mn2 40Mn2 15Cr 30Cr 20CrMnMo 20CrNi...
4Bahan polimer, bahan serat dan bahan poliamida nilon.
5Bahan stainless steel, bahan aluminium, dll.
Bahan produk dapat dipilih sesuai permintaan pelanggan
Ukuran gambar
Fitur drum:
Peralatan Pengolahan: Pusat Mesin CNC
Arah rotasi alur: kiri
Diameter tali kawat: 3 mm ~ 65 mm
Setiap Lap Lap: 20,5 lap
Lapisan: 5 Lapisan
Jenis alur tali: alur tali LEBUS
Jumlah Tali: Dua
Struktur Produk
Komposisi Drum Groove: Inti Drum, Flange, Shaft, dll.
Pengolahan: Gelang tali dengan alur yang dipotong langsung ke dalamnya. Gelang winch dengan flange, alur LBS dipotong langsung ke dalam tubuh drum, sesuai dengan kebutuhan pelanggan,Flanges baik dilas atau screwed-boltedGeometri alur ditentukan oleh konstruksi tali, diameter dan panjang, dan oleh aplikasi.
Aplikasi produk
1. Mesin Laut lepas pantai: Lift dermaga minyak bumi lepas pantai, Lift berlabuh, Lift traksi, Lift pengendara, Lift jangkar, Lift hidrologis
2. Mesin-mesin teknik: Kabel winch, Tower crane, Piling machine, Hydraulic winch
3. industri tambang minyak: rig pengeboran minyak, angkat traktor minyak, rig pengerjaan minyak, lipit unit pompa yang dipasang di trailer, lipit penebangan kayu, dll.
4. Mesin bangunan: Wiper dinding bangunan, Winding hoist, Windlass
5. Pencetak pertambangan: Pencetak pengiriman, pencetak tarik propeller,pencetak tenggelam, dll.
6. Mesin derek: Mesin pengangkat jembatan, derek menara, derek gantry, derek crawler winch
Sistem LeBus adalah metode untuk mengontrol gulungan tali kawat pada drum lipit sehingga tidak ada batas praktis untuk jumlah lapisan yang dapat digulung dengan aman,terlepas dari tingkat berat beban dan kondisi kecepatan atau ukuran tali dan drum.
Parameter yang diperlukan:
- Diameter tali kawat atau diameter kabel ((mm)
- Diameter dalam D1 ((mm)
- Diameter luar D2 ((mm)
- Lebar antara flanges L ((mm)
- Kapasitas tali ((m)
- Bahan:
- Arah rotasi: kiri atau kanan?
