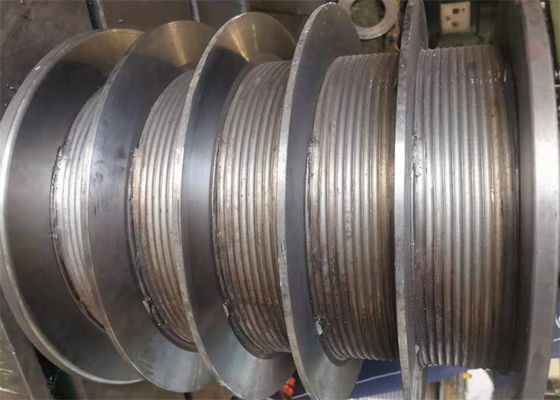

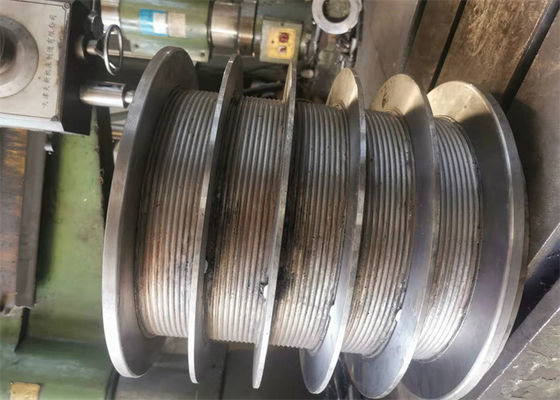

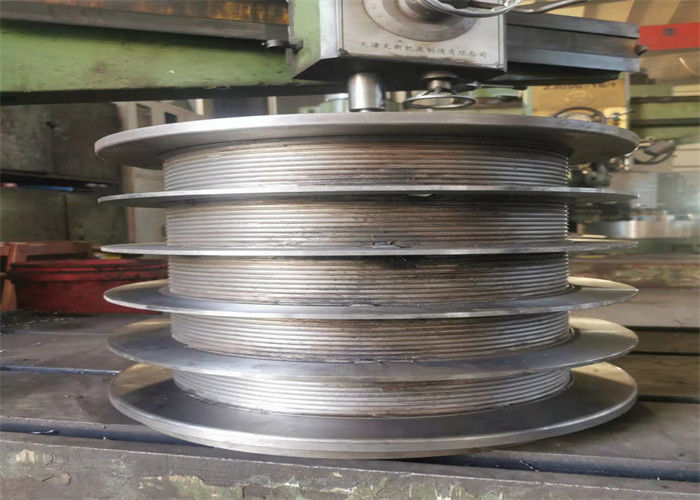

Multi Layer Winding Cable Winch Drum Wire Rope Beberapa Lebus Beralur



kami melihat kebutuhan untuk meningkatkan gulungan tali kawat pada Rig Pengeboran mulai mencoba metode yang berbeda dan akhirnya menciptakan pola "LeBus" yang masih merupakan metode terbaik yang digunakan saat ini untuk menggulung beberapa lapisan tali kawat secara merata dan akurat.Dengan LeBus sekarang memasok produknya ke semua industri yang perlu menggulung beberapa lapis tali, LeBus masih ingat dari mana ia dimulai dan melangkah lebih jauh untuk mendukung Ladang Minyak dengan LeBus Grooving, dan banyak lagi.Sampai hari ini LeBus masih digunakan di hampir setiap Rig Pengeboran dan Workover Rig di dunia..



Bahan Drum Winch Beralur: Baja Karbon, Baja Paduan, Baja Tahan Karat, Aluminium, Baja Berkekuatan Tinggi, Dll

Standar Material: GB, AISI, ASME, ASTM, JIS, DIN, ...

Suhu Sekitar: -40 ° C Hingga +45 ° C

Suhu Sekitar Stroage: -40 ° C Hingga +50 ° C

Jenis Alur Drum : Alur Spiral atau Alur Lebus

Arah Putaran Drum: Tangan Kiri atau Tangan Kanan

Metode pemrosesan: Pekerjaan Mesin

Diameter Tali Kawat: 3 MM~100 MM

Peralatan Pemrosesan: Pusat permesinan CNC



TIDAK:	Diameter kawat (mm)	Gaya Tarik (KN)	Arah Rotasi	Diameter Drum (mm)	Panjang Drum (mm)
1	3~8	3~10	Tangan kiri, Tangan kanan	>160	<1000
2	10~16	12~20	Tangan kiri, Tangan kanan	>320	<1000
3	18~24	20~80	Tangan kiri, Tangan kanan	>480	<1000
4	26~32	100~120	Tangan kiri, Tangan kanan	>640	<1000
5	34~40	150~200	Tangan kiri, Tangan kanan	>800	<1000
6	42~50	240~400	Tangan kiri, Tangan kanan	>1000	<1000



Alur tali drum dari winch bor mengadopsi bentuk struktur garis putus ganda, dan karakteristiknya adalah alur tali diagonal dan alur tali lurus muncul secara bergantian, sehingga membentuk dua area alur tali diagonal dan dua area alur tali lurus pada permukaan drum.Yang disebut alur tali miring mengacu pada alur tali yang berpotongan secara diagonal dengan bus drum, dan alur tali lurus mengacu pada alur tali yang bersinggungan langsung dengan bus drum atau sejajar dengan flensa.Alur kuat diagonal mengontrol nada alur tali, yang menyumbang sebagian kecil dalam lingkaran alur tali.Titik strukturnya dapat secara efektif mengurangi masalah deformasi ekstrusi, gesekan timbal balik, dan keausan awal tali kawat selama pemuatan.

Pengolahan dan produksi alur lebus dapat langsung diolah pada drum secara keseluruhan, dan juga dapat dibuat menjadi satu set dengan alur tali, dan dibuat menjadi tipe split, dibungkus dengan drum halus saat dipasang, dihubungkan dengan drum melalui baut atau las.Bahan laras alur tali lipat dapat dibagi menjadi baja karbon, baja tahan karat, baja paduan, aluminium atau serat kaca, dll. Laras dapat dibuat dengan menggulung lembaran atau menuang.



Untuk memenuhi persyaratan teknologi dan transportasi pengeboran, winch biasanya dirancang sebagai penggerak multi-poros dan transportasi terpisah, yang tidak hanya membuat sistem menjadi rumit, tetapi juga meningkatkan biaya dan beban kerja pemasangan.Untuk tujuan ini, skema transmisi winch, mode input daya, dan struktur rangka winch telah melakukan pekerjaan perintis, perusahaan saya merancang winch multi-drum.Winch terutama terdiri dari alas, rangka winch, poros rol, poros drum pasir, kotak penggerak poros, rem cakram, perangkat mahkota anti-benturan, mekanisme rem utama dan pengebor otomatis, dll., Dan pergeseran daya antara poros masukan dan poros mengadopsi transmisi mekanis, poros penggerak dan perpindahan rol antara mengadopsi kopling pneumatik untuk bergeser, dengan empat diblokir, gigi mundur.Perangkat lunak elemen hingga digunakan untuk mensimulasikan dan menganalisis poros drum dan memeriksa kekuatan dan kekakuannya.Hasil analisis dan pemeriksaan menunjukkan bahwa desain drum dan rangka winch masuk akal dan memenuhi persyaratan kerja praktis.



1. Produk kami memiliki keunggulan struktur kompak, ringan, aman dan mudah dioperasikan.

2. Produk kami digunakan untuk pengangkatan umum, pengangkutan dan pekerjaan lain di mesin dek laut, pelabuhan, minyak bumi, mesin bor, mesin teknik, pertambangan, eksplorasi geologi dan mesin konstruksi dan lain-lain.

3. Produk dirancang dan diproduksi sesuai dengan API Spec 7K “Spesifikasi untuk Peralatan Pengeboran”.

4. Efisiensi awal & kerja yang tinggi

5. Pengoperasian yang andal dengan sedikit kebisingan
