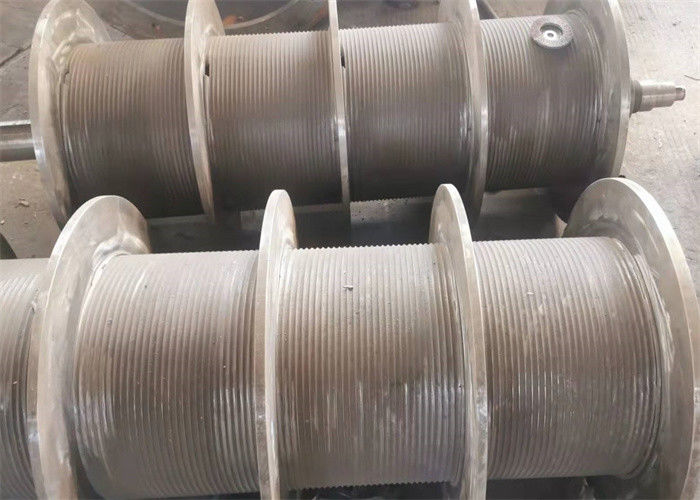

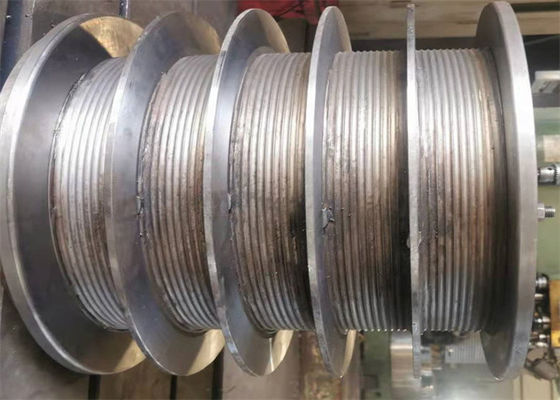

Q355b Drum Kabel Beralur Multi Layer Berliku Tidak Berliku Lebus

Multi-Layer Winding Tidak Berliku Tidak Beraturan LEBUS Groove Multi Cable Drum

Untuk memenuhi persyaratan teknologi dan transportasi pengeboran, winch biasanya dirancang sebagai penggerak multi-poros dan transportasi terpisah, yang tidak hanya membuat sistem menjadi rumit, tetapi juga meningkatkan biaya dan beban kerja pemasangan.Untuk tujuan ini, skema transmisi winch, mode input daya, dan struktur rangka winch telah melakukan pekerjaan perintis, perusahaan saya merancang winch multi-drum.Winch terutama terdiri dari alas, rangka winch, poros rol, poros drum pasir, kotak penggerak poros, rem cakram, perangkat mahkota anti-benturan, mekanisme rem utama dan pengebor otomatis, dll., Dan pergeseran daya antara poros masukan dan poros mengadopsi transmisi mekanis, poros penggerak dan perpindahan rol antara mengadopsi kopling pneumatik untuk bergeser, dengan empat diblokir, gigi mundur.Perangkat lunak elemen hingga digunakan untuk mensimulasikan dan menganalisis poros drum dan memeriksa kekuatan dan kekakuannya.Hasil analisis dan pemeriksaan menunjukkan bahwa desain drum dan rangka winch masuk akal dan memenuhi persyaratan kerja praktis.

Di winch, tali kawat memainkan efek yang tak tergantikan, jadi bagaimana kita bisa menghindari fenomena tali kawat ada tali yang tidak teratur?Sebagai winch, itu juga membuat beberapa metode untuk menghindari kekacauan tali kawat, drumnya memiliki alur yang lebih jelas, winch drum ganda, alur ini bisa menjadi tali kawat tetap yang lebih baik.

Pertama, tali kawat tidak disortir sebelum diangkat, dan tali kawat diperiksa sendiri, dan tali kawat dengan proporsi tali putus yang lebih tinggi harus diganti tepat waktu.Kedua, perbaiki winch dengan baik, dasar winch tidak stabil, dan winch cenderung bergeser saat diangkat.Tunjukkan tali.Ketiga, saat mengangkat, tempelkan tali kawat dan gendang ke sudut 90 derajat.Di atas adalah untuk menghindari metode kekacauan tali kawat winch kecil.Ada banyak bagian pada winch.Efek dari bagian yang berbeda berbeda, dan metode respons kesalahan akan berbeda

Komposisi Groove Drum: Drum core, Flensa, Poros, Dll

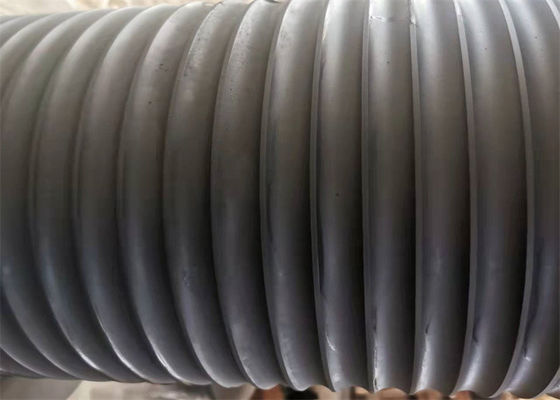

Pemrosesan: Drum tali dengan alur dipotong langsung ke dalamnya. Drum winch dengan flensa, alur LBS dipotong langsung ke badan drum, sesuai dengan kebutuhan pelanggan, flensa dilas atau dibaut dengan sekrup.geometri alur ditentukan oleh konstruksi tali, diameter dan panjang, dan dengan aplikasi.drum memiliki dimensi pemasangan yang diperlukan untuk kondisi pengoperasian yang sebenarnya.

1. Mesin Kelautan Lepas Pantai: Derek derek minyak lepas pantai, Derek tambat, Derek traksi, Derek man-riding, Derek jangkar, Derek hidrologi
2. Mesin teknik: Kabel winch, Tower crane, mesin Piling, hidrolik winch
3. Industri ladang minyak: Rig pengeboran minyak, kerek traktor minyak bumi, rig workover minyak bumi, winch unit pemompaan Trailermounted, winch logging, dll
4. Mesin bangunan: Membangun winch dinding, Winding hoist, Windlass
5. Mining winch: Dispatching winch, Prop-pulling winch, Sinking winch, dll
6. Mesin derek: Mesin pengangkat jembatan, Tower crane, Gantry crane, Crawler crane winch
Sistem LeBus adalah metode untuk mengontrol spooling tali kawat pada drum winch sehingga tidak ada batasan praktis untuk jumlah lapisan yang dapat digulung dengan aman, terlepas dari beratnya beban dan kondisi kecepatan atau ukuran tali. dan drum.

1. Diameter tali kawat atau diameter kabel (mm)
2. Diameter dalam D1(mm)
3. Diameter luar D2(mm)
4.Lebar antara flensa L (mm)
5. Kapasitas tali (m)
6. Bahan:
7. Arah rotasi: kiri atau kanan?

Drum winch dengan alur terutama memiliki tiga jenis struktur berikut

1, jenis penyambungan.Dalam struktur ini, badan alur tali pertama-tama dibuat menjadi 4 bagian ubin, kemudian 4 bagian alur ubin dan badan gendang ringan disambung dan dilas menjadi satu.

2, integral, apakah alur tali terletak langsung di badan gendang, alur tali dan badan gendang sebagai satu kesatuan.

3. Jenis las pasang, buat alur tali menjadi badan silinder, lalu potong menjadi 2 bagian ubin, dan pasang las pada badan drum.

1. Mesin kapal laut: winch derek minyak lepas pantai, winch mooring, winch traksi, winch penarik, winch jangkar dan winch hidrologi
2. Industri perminyakan: rig pengeboran minyak, winch truk logging minyak, rig workover minyak, wiper, winch truk minyak, dll
3. Mesin pengangkat: derek, derek menara derek, derek derek gantry, derek derek perayap, derek derek ban
4. Mesin konstruksi: winch pembersih dinding konstruksi, winch drum tunggal dan winch drum ganda
5. Mesin konstruksi lainnya: kabel winch, tower crane, pile driver, electric hydraulic winch
6. Mesin pertambangan: winch pengiriman, winch traksi, winch poros miring, dll


Perusahaan kami pengenalan awal teknologi canggih di rumah dan di luar negeri, setelah bertahun-tahun penelitian dan pengembangan dan perbaikan, di bidang tali baris tali kawat multi-layer mesin pengangkat telah membuat terobosan besar,

Pada tahun 2010, perusahaan memperoleh paten produksi drum alur tali lipat ganda, dan mendirikan mereknya sendiri - LBS.Saat ini, perusahaan telah membentuk mode produksi produk berseri yang matang dan stabil.

Pabrik kami memiliki lebih dari 2000 set peralatan canggih seperti casting, forging, gear processing, sheet metal stamping, riveting, heat treatment dan mechanical processing.Dalam beberapa tahun terakhir, pusat permesinan Jerman CW1000, CNC empat sumbu, pusat permesinan tautan lima sumbu, pukulan CNC, mesin gerinda gigi hobbing CNC besar, mesin bor dan penggilingan lantai CNC besar, pengelasan berkas elektron vakum, robot las CNC dan mesin 80 rol dan peralatan pemrosesan canggih lainnya
