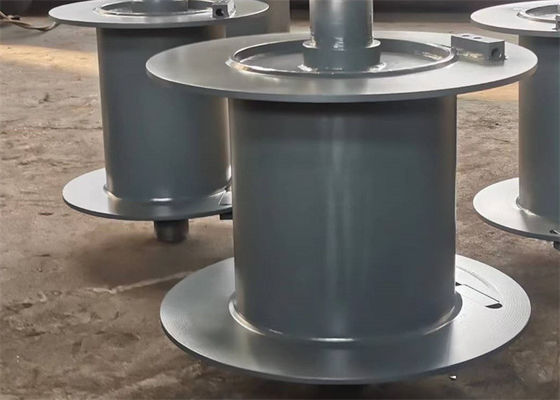

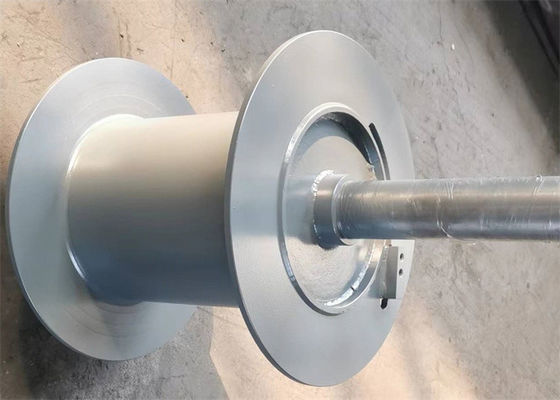

Cable Winding Hoist Crane, Wire Rope Winch Drum Untuk Kapal Boat Anchor Windlass



Peran drum winch terutama untuk mentransfer kecepatan dan torsi motor melalui spindel ke dalam kecepatan linier tali kawat di sekitarnya, untuk mengangkat dan menurunkan objek.
Menurut proses pembuatan yang berbeda, struktur drum hoist dapat dibagi menjadi tipe campuran pengecoran-pengelasan (roda pendukung untuk pengecoran, drum untuk pengelasan) dan tipe pengelasan.



Diameter drum tidak kurang dari 19 kali diameter tali kawat.

Dinding drum dapat menahan kekuatan tali kawat yang terbungkus rapat;sisi dapat menahan gaya lateral yang dihasilkan oleh tali kawat.

Jarak antara pelat sisi drum periferal ke tali rol terluar tidak kurang dari dua kali diameter tali kawat.



TIDAK:	Diameter kawat (mm)	Gaya Tarik (KN)	Arah Rotasi	Diameter Drum (mm)	Panjang Drum (mm)
1	3~8	3~10	Tangan kiri, Tangan kanan	>160	<1000
2	10~16	12~20	Tangan kiri, Tangan kanan	>320	<1000
3	18~24	20~80	Tangan kiri, Tangan kanan	>480	<1000
4	26~32	100~120	Tangan kiri, Tangan kanan	>640	<1000
5	34~40	150~200	Tangan kiri, Tangan kanan	>800	<1000
6	42~50	240~400	Tangan kiri, Tangan kanan	>1000	<1000



Mesin a.Crane: Mesin pengangkat jembatan, Tower crane, Gantry crane, Crawler crane winch, dll
b, Industri perminyakan: Rig pengeboran minyak, kerek traktor minyak bumi, rig workover minyak bumi, winch unit pemompaan yang dipasang di trailer, winch logging, dll
c. Mesin Kelautan Lepas Pantai: Derek derek minyak lepas pantai, Derek tambat, Derek traksi, Derek man-riding, Derek jangkar, Derek hidrolik, dll
D.Mesin konstruksi: Membangun winch dinding lap, Winding hoist, Windlass, dll
e.Mesin teknik: Kabel winch, Tower crane, mesin Piling, hidrolik winch, dll
F.Winch pertambangan: Winch pengiriman, Winch prop-menarik, Winch tenggelam, dll
