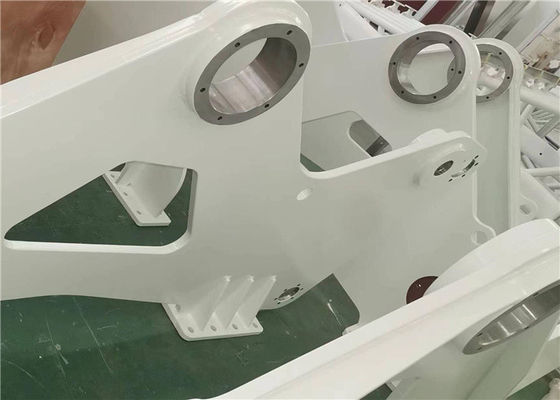

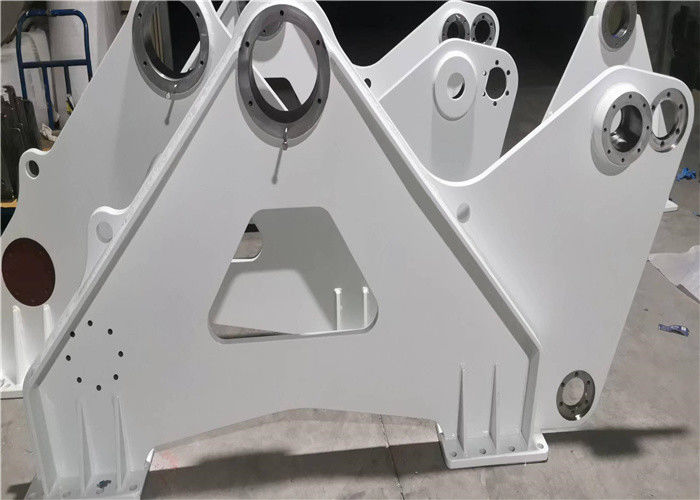

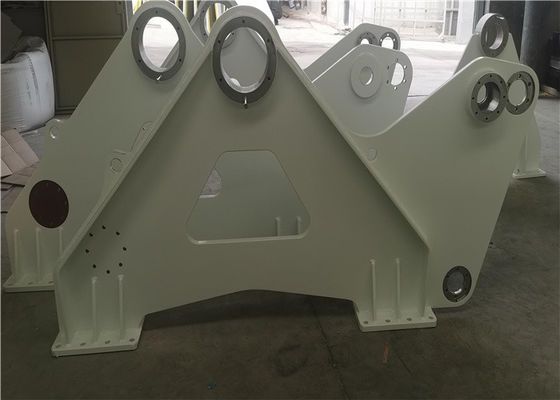

Marine Crane Accessories Bracket Drive Support, Dapat Disesuaikan
Fitur produk
Nama Produk: Braket Aksesori Derek Laut - Dukungan Drive Dapat Disesuaikan
Nama lain: Penggerak braket Winch Kelautan.
Standar: NS-ISO 13920BF
Jenis selempang: kabel atau kawat
listrik: Listrik
warna:Inerthane 990 Biru putih
Tali: 100-1000mm
Diameter tali: 3-199mm
Toleransi Umum: NS-ISO 13920BF
Perusahaan kami terutama melayani mesin pengangkat, mesin laut, mesin perminyakan, mesin pemeliharaan air, Kami dapat memproduksi derek dan semua bagian baja untuk derek.
Fitur lainnya
1. Produk kami memiliki keunggulan struktur kompak, ringan, aman dan mudah dioperasikan.
2. Produk kami digunakan untuk pengangkatan umum, pengangkutan dan pekerjaan lain di mesin dek laut, pelabuhan, minyak bumi, mesin bor, mesin teknik, pertambangan, eksplorasi geologi dan mesin konstruksi dan lain-lain.
3. Produk dirancang dan diproduksi sesuai dengan API Spec 7K “Spesifikasi untuk Peralatan Pengeboran”.
4. Efisiensi awal & kerja yang tinggi.
5. Pengoperasian yang andal dengan sedikit kebisingan.
Komposisi struktural
| Q/TY |
BARANG |
KETERANGAN |
DESKRIPSI TEKNIS |
BAHAN |
MASSA |
|
| 1 |
1 |
Piring |
PL30 |
S355J2+N |
146,68KG |
|
| 2 |
2 |
Piring |
PL25 |
S355J2+N |
11.23KG |
|
| 1 |
3 |
Piring |
PL25 |
S355J2+N |
18.63KG |
|
| 1 |
4 |
Piring |
PL20 |
S355J2+N |
18.63KG |
|
| 2 |
5 |
Piring |
PL20 |
S355J2+N |
4.25KG |
|
| 1 |
6 |
Kotak tabung |
w300* H300 *T12 *L1250 |
S355J2H |
26.26KG |
|
Persiapan dan pemotongan baja
Pemotongan dan beveling bahan harus dilakukan dengan pemotongan termal atau mesin.
Pinggiran yang dipotong secara termal harus digiling menjadi logam yang kuat sebelum pengelasan.
Semua ujung tajam, sudut, dan Curing Zone harus dibulatkan menjadi R=2,5 mm.
Baja tahan karat harus digiling, dan kemudian diolah dengan asam dan dibersihkan sebelum digunakan.
Pengelasanpersyaratan
Tidak boleh ada bagian yang dibiarkan tidak dilas kecuali dinyatakan dengan jelas pada gambar, untuk akses yang efisien dan mudah disarankan agar ujung yang tajam (yang tidak akan dilas) dibulatkan ke minimum R2.5 sebelum merakit bagian.
Parameter teknis
Temperatur uji dan energi tumbukan charpy V-notch harus sesuai dengan peralatan pengangkat DNV No.2.22.nilai untuk pelat dalam struktur baja las primer dan esensial tercantum dalam tabel di bawah ini:
| Tegangan hasil Re(MPa) |
Ketebalan (mm) |
suhu(°C) |
Energi tumbukan (J) |
| 355 |
6< t ≤ 25 |
0 |
34 |
| 25< t ≤ 50 |
-20 |
34 |
| 50< t ≤ 70-40 |
-40 |
41 |
| 70< t ≤ 150 |
-40 |
50 |
| 690 |
6< t ≤ 25 |
0 |
46 |
| 6< t ≤ 25 |
-20 |
46 |
| 50< t ≤ 70 |
-40 |
46 |
