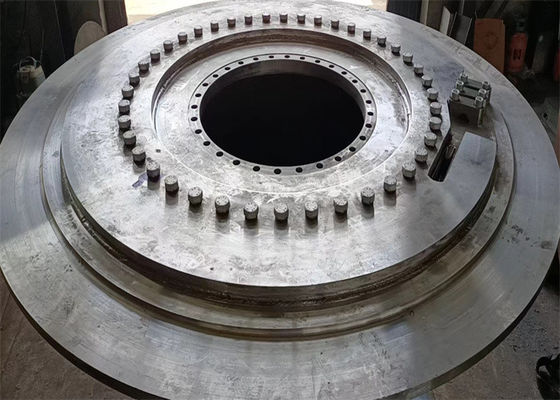

Drum Tali Pengangkat Derek Menara Kustomisasi Non-Standar Dengan Alur Lebus
Tinjauan
Drum winch adalah bagian penting dari tower crane.
Salah satu ujung tali kawat luka dipasang pada soket tali gendang melalui klip tali, dan ujung lainnya
Roda pemandu mobil langit dimasukkan ke dalam grup katrol troli, dan grup katrol troli dipasang
Dilengkapi dengan pengait, kran dan tali pipa bor.Saat winch bekerja, itu luka
Tali kawat baja pada drum mewujudkan aksi melilitkan dan melepaskan tali melalui putaran positif dan negatif drum
Gendang menanggung tegangan tali cepat dari tali kawat, dan struktur gendang harus memenuhi kekuatan
Di luar, tetapi juga untuk memastikan bahwa tali kawat berkelok-kelok dengan rapi.
perkenalan produk
Bahan Drum Winch Beralur: Baja Karbon, Baja Paduan, Baja Tahan Karat, Aluminium, Baja Berkekuatan Tinggi, Dll
Standar Material: GB, AISI, ASME, ASTM, JIS, DIN, ...
Suhu Sekitar: -40 ° C Hingga +45 ° C
Suhu Sekitar Stroage: -40 ° C Hingga +50 ° C
Jenis Alur Drum : Alur Spiral atau Alur Lebus
Arah Putaran Drum: Tangan Kiri atau Tangan Kanan
Metode pemrosesan: Pekerjaan Mesin
Diameter Tali Kawat: 3 MM~100 MM
Peralatan Pemrosesan: Pusat permesinan CNC

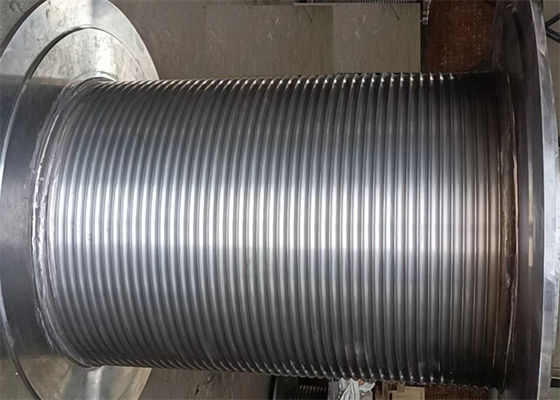

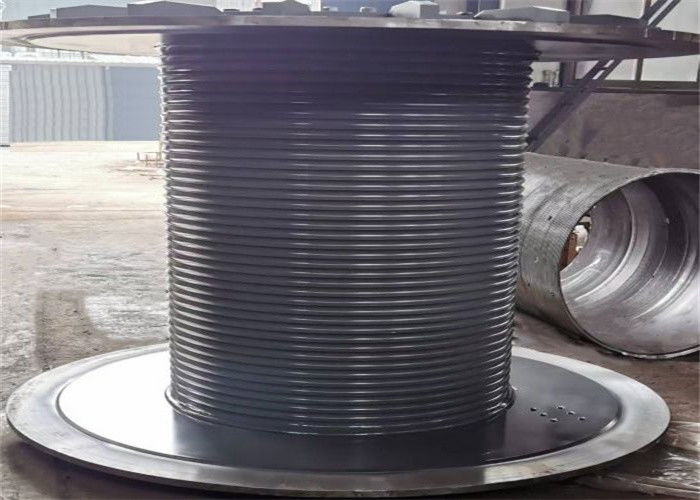

Alur tali LEBUS
Dengan perkembangan derek pengeboran minyak dalam beberapa dekade terakhir, derek muncul lebih banyak.Bentuk transmisi dan bentuk strukturnya bermacam-macam, tetapi aturan tali lilitan drum winch tidak berubah.Perusahaan kami mengembangkan lekukan tali LEBUS memiliki keunggulan yang jelas.Lebus tali alur bentuk garis ganda, cocok untuk multi-layer berkelok-kelok, secara efektif dapat mengurangi atau menghindari fenomena gangguan tali kawat baja.Dalam proses perancangan drum drawwork, drum drawwork memiliki rentang bukaan yang besar Kecil, pemilihan diameter bawah, posisi blok pemandu, struktur soket tali, jarak alur tali, alur tali spiral Sudut bagian paralel dan bagian panjat akan mempengaruhi efek belitan tali drum, karena ini, studi tentang struktur dan karakteristik drum winch, akan membantu mengurangi atau menghindari fenomena hoist drum ladang minyak yang tidak teratur, memperpanjang penggunaan tali kawat dan umur drum.
Keunggulan LEBUS GROOVES
Alur tali lipat ganda membuat tali kawat berkelok-kelok dengan lancar, beban terdistribusi secara merata di antara setiap lapisan, praktik telah membuktikan bahwa teknologi ini sangat memperpanjang masa pakai tali kawat, data menunjukkan bahwa dapat memperpanjang umur tali kawat lebih dari 500%, mengurangi kawat tali rusak, meningkatkan keamanan, dan mengurangi peralatan mekanis untuk waktu henti penggantian tali.
TParameter teknis
| TIDAK: |
Diameter kawat (mm) |
Gaya Tarik (KN) |
Arah Rotasi |
Diameter Drum (mm) |
Panjang Drum (mm) |
| 1 |
3~8 |
3~10 |
Tangan kiri, Tangan kanan |
>160 |
<1000 |
| 2 |
10~16 |
12~20 |
Tangan kiri, Tangan kanan |
>320 |
<1000 |
| 3 |
18~24 |
20~80 |
Tangan kiri, Tangan kanan |
>480 |
<1000 |
| 4 |
26~32 |
100~120 |
Tangan kiri, Tangan kanan |
>640 |
<1000 |
| 5 |
34~40 |
150~200 |
Tangan kiri, Tangan kanan |
>800 |
<1000 |
| 6 |
42~50 |
240~400 |
Tangan kiri, Tangan kanan |
>1000 |
<1000 |
Aplikasi produk:
1. Mesin derek: Mesin pengangkat jembatan, Tower crane, Gantry crane, Crawler crane winch
2. Industri perminyakan: Rig pengeboran minyak, kerek traktor minyak bumi, rig workover minyak bumi, winch unit pemompaan Trailermounted, winch logging, dll
3. Mesin Kelautan Lepas Pantai: Winch derek minyak lepas pantai, Winch tambat, Winch traksi, Winch man-riding, Winch jangkar, Winch hidrologi
4. Mesin konstruksi: Membangun winch dinding, Winding hoist, Windlass
5. Mining winch: Dispatching winch, Prop-pulling winch, Sinking winch, dll
6. Mesin teknik: Kabel winch, Tower crane, mesin Piling, winch Hidrolik
Garis Besar Struktur Gambar
Teknik Pengolahan
