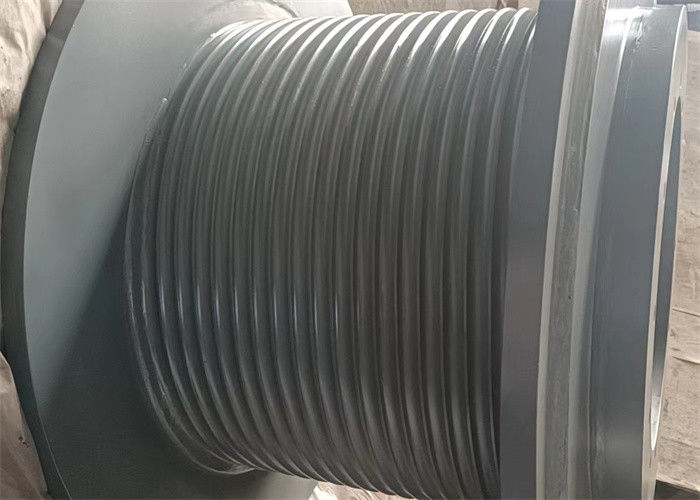

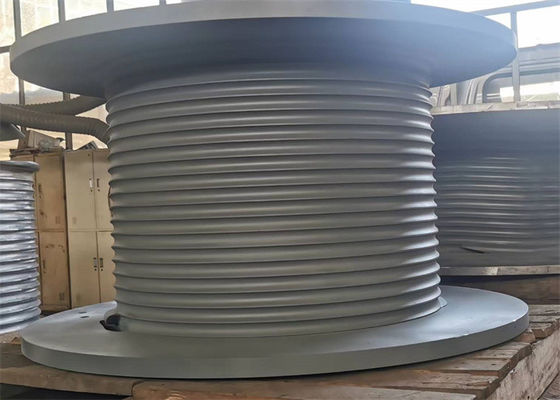

Drum Winch Derek Kapasitas 35T Tugas Berat Dengan Alur Tali LEBUS
perkenalan produk
Bahan Drum Winch Beralur: Baja Karbon, Baja Paduan, Baja Tahan Karat, Aluminium, Baja Berkekuatan Tinggi, Dll
Standar Material: GB, AISI, ASME, ASTM, JIS, DIN, ...
Suhu Sekitar: -40 ° C Hingga +45 ° C
Suhu Sekitar Stroage: -40 ° C Hingga +50 ° C
Jenis Alur Drum : Alur Spiral atau Alur Lebus
Arah Putaran Drum: Tangan Kiri atau Tangan Kanan
Metode pemrosesan: Pekerjaan Mesin
Diameter Tali Kawat: 3 MM~100 MM
Peralatan Pemrosesan: Pusat permesinan CNC
Jenis struktur
Drum winch dengan alur terutama memiliki tiga jenis struktur berikut:
1. jenis penyambungan.Dalam struktur ini, badan alur tali pertama-tama dibuat menjadi 4 bagian ubin, kemudian 4 bagian alur ubin dan badan drum ringan disambung dan dilas menjadi satu.
2. integral, apakah alur tali terletak langsung pada badan gendang, alur tali dan badan gendang menjadi satu.
3. Jenis las pasang, buat alur tali menjadi badan silinder, lalu potong menjadi 2 bagian ubin, dan pasang las pada badan drum.
Struktur Produk
Komposisi Groove Drum: Drum core, Flensa, Poros, Dll.
Pemrosesan: Drum tali dengan alur dipotong langsung ke dalamnya. Drum winch dengan flensa, alur LBS dipotong langsung ke badan drum, sesuai dengan kebutuhan pelanggan, flensa dilas atau dibaut dengan sekrup.geometri alur ditentukan oleh konstruksi tali, diameter dan panjang, dan dengan aplikasi.drum memiliki dimensi pemasangan yang diperlukan untuk kondisi pengoperasian yang sebenarnya.
Produkkeuntungan:
Drum berlekuk LBS, memecahkan masalah spooling tali kawat.
Dibandingkan dengan drum tanpa kabel biasa (halus) dan drum alur tali heliks, alur tali LBS memiliki keunggulan yang jelas dalam spooling tali kawat multi-layer, sistem alur khusus LBS membuat spooling tali kawat halus, dan beban setiap lapisan didistribusikan secara merata , memperpanjang masa pakai tali, mengurangi kerusakan tali kawat, meningkatkan keamanan pengoperasian peralatan, dan mengurangi masalah penghentian peralatan mekanis karena mengganti tali.
TParameter teknis
| TIDAK: |
Diameter kawat (mm) |
Gaya Tarik (KN) |
Arah Rotasi |
Diameter Drum (mm) |
Panjang Drum (mm) |
| 1 |
3~8 |
3~10 |
Tangan kiri, Tangan kanan |
>160 |
<1000 |
| 2 |
10~16 |
12~20 |
Tangan kiri, Tangan kanan |
>320 |
<1000 |
| 3 |
18~24 |
20~80 |
Tangan kiri, Tangan kanan |
>480 |
<1000 |
| 4 |
26~32 |
100~120 |
Tangan kiri, Tangan kanan |
>640 |
<1000 |
| 5 |
34~40 |
150~200 |
Tangan kiri, Tangan kanan |
>800 |
<1000 |
| 6 |
42~50 |
240~400 |
Tangan kiri, Tangan kanan |
>1000 |
<1000 |
Aplikasi produk:
Mesin a.Crane: Mesin pengangkat jembatan, Tower crane, Gantry crane, Crawler crane winch, dll
b, Industri perminyakan: Rig pengeboran minyak, kerek traktor minyak bumi, rig workover minyak bumi, winch unit pemompaan yang dipasang di trailer, winch logging, dll
c. Mesin Kelautan Lepas Pantai: Derek derek minyak lepas pantai, Derek tambat, Derek traksi, Derek man-riding, Derek jangkar, Derek hidrolik, dll
D.Mesin konstruksi: Membangun winch dinding lap, Winding hoist, Windlass, dll
e.Mesin teknik: Kabel winch, Tower crane, mesin Piling, hidrolik winch, dll
F.Winch pertambangan: Winch pengiriman, Winch prop-menarik, Winch tenggelam, dll
Garis Besar Struktur Gambar
Teknik Pengolahan
